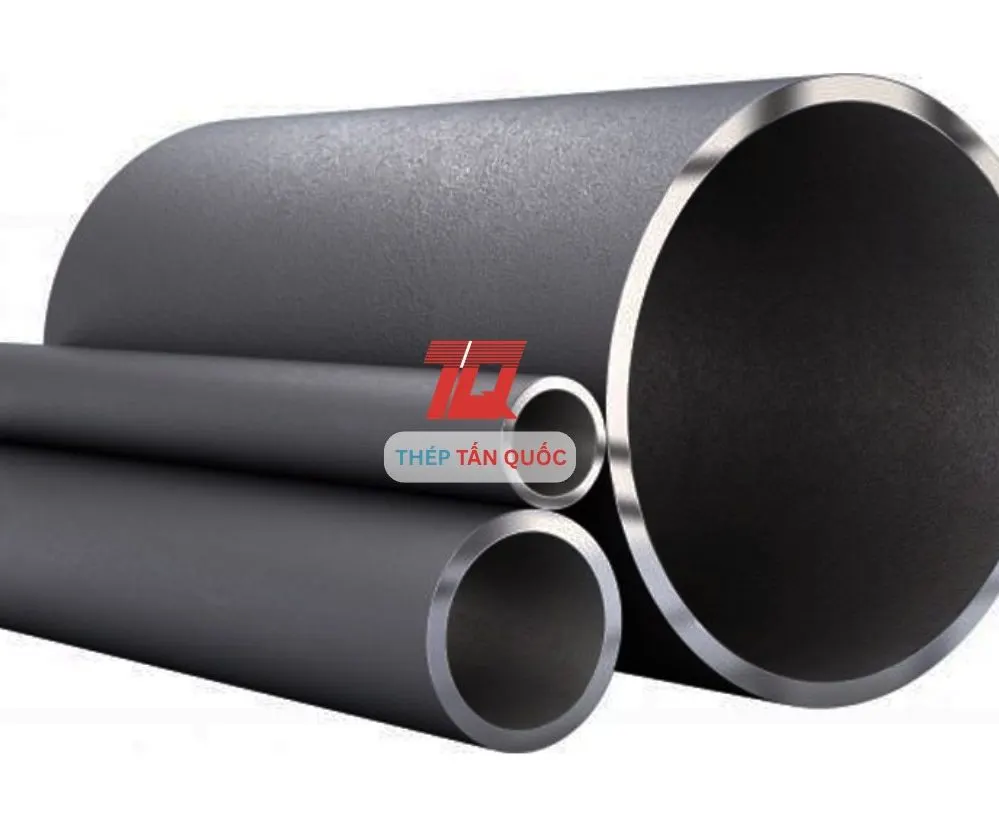

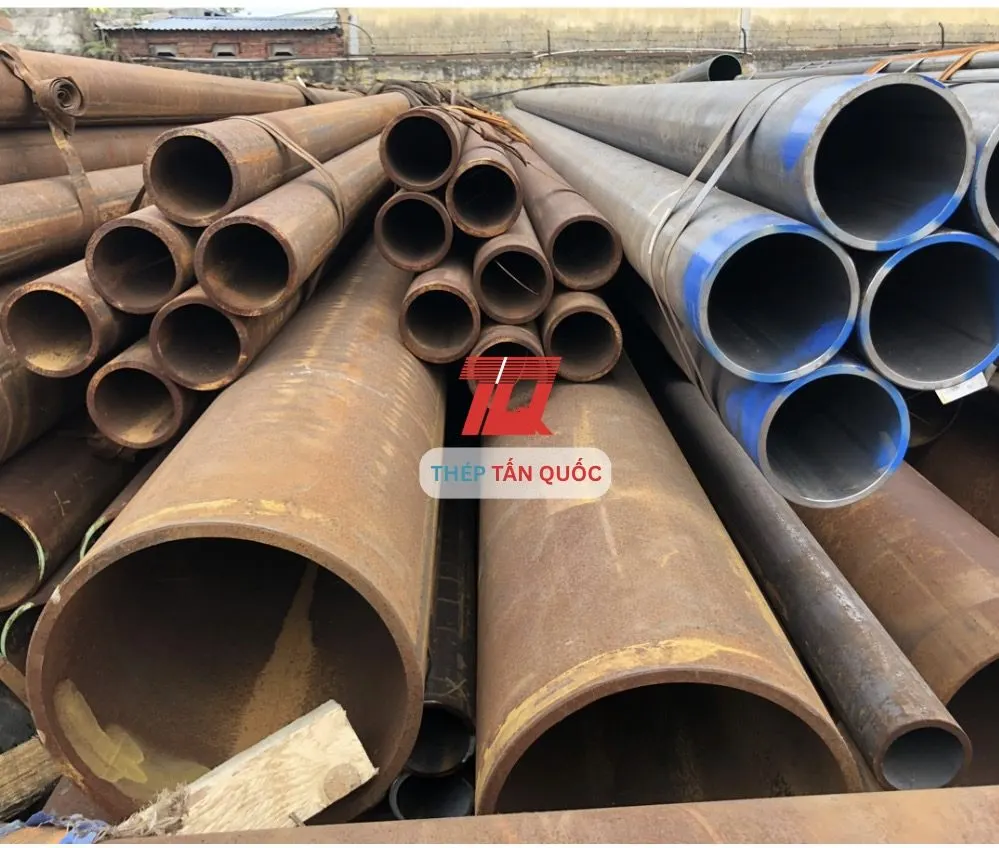

Ống thép đúc (ống liền mạch) được sản xuất từ phôi thép tròn đặc: phôi nung nóng, đục xuyên tâm rồi cán vê tới đường kính và chiều dày yêu cầu. Không có đường hàn dọc nên ống không có vùng ảnh hưởng nhiệt và ứng suất vòng phân bố đều. Vì vậy hồ sơ đường ống hơi, dầu khí và môi chất nguy hiểm chỉ định ống đúc.
Quy cách và cấp chiều dày
| Hạng mục | Quy cách |
|---|---|
| Đường kính | DN15 (Ø21) → DN600 (Ø610) |
| Độ dày | SCH10 · SCH20 · SCH40 · SCH80 · SCH160 · XS · XXS |
| Chiều dài | 6 m · 12 m |
Quy cách đọc theo hai trục độc lập: DN cố định đường kính ngoài, cấp SCH quy định chiều dày thành. Cùng một DN, tăng SCH thì thành dày lên và lòng ống hẹp lại, đường kính ngoài không đổi nên mặt bích và gối đỡ chọn theo DN vẫn lắp được.
Mác thép và tiêu chuẩn
| Mác | Tiêu chuẩn | Cơ tính tối thiểu |
|---|---|---|
| A106 Gr.B, A53 Gr.B | ASTM A106, ASTM A53 | chảy 240 MPa · kéo 415 MPa |
| Grade B | API 5L | chảy 245 MPa · kéo 415 MPa |
| STPG370 | JIS G3454 | chảy 215 MPa · kéo 370 MPa |
| 20# | GB/T 8163 | chảy 245 MPa · kéo 410 MPa |
Chọn mác là chọn cấp nhiệt độ và áp suất làm việc: hệ hơi, đoạn nhiệt độ cao thường chỉ định A106 Gr.B.
Ứng dụng thực tế
- Đường ống hơi, nước nóng, dầu khí: loại hẳn dạng hỏng nứt theo đường hàn của tuyến áp lực.
- PCCC, HVAC: trục chính, đoạn đứng chịu áp lực bơm cao; nhánh cuối dùng ống hàn.
- Kết cấu, giàn không gian: lên cấp SCH là tăng sức chịu nén mà đường kính ngoài và chi tiết nút không đổi.
- Trục, ống lót cơ khí: tiện từ ống đúc bỏ ít phôi hơn khoan rỗng thanh đặc.
Gia công và hoàn thiện

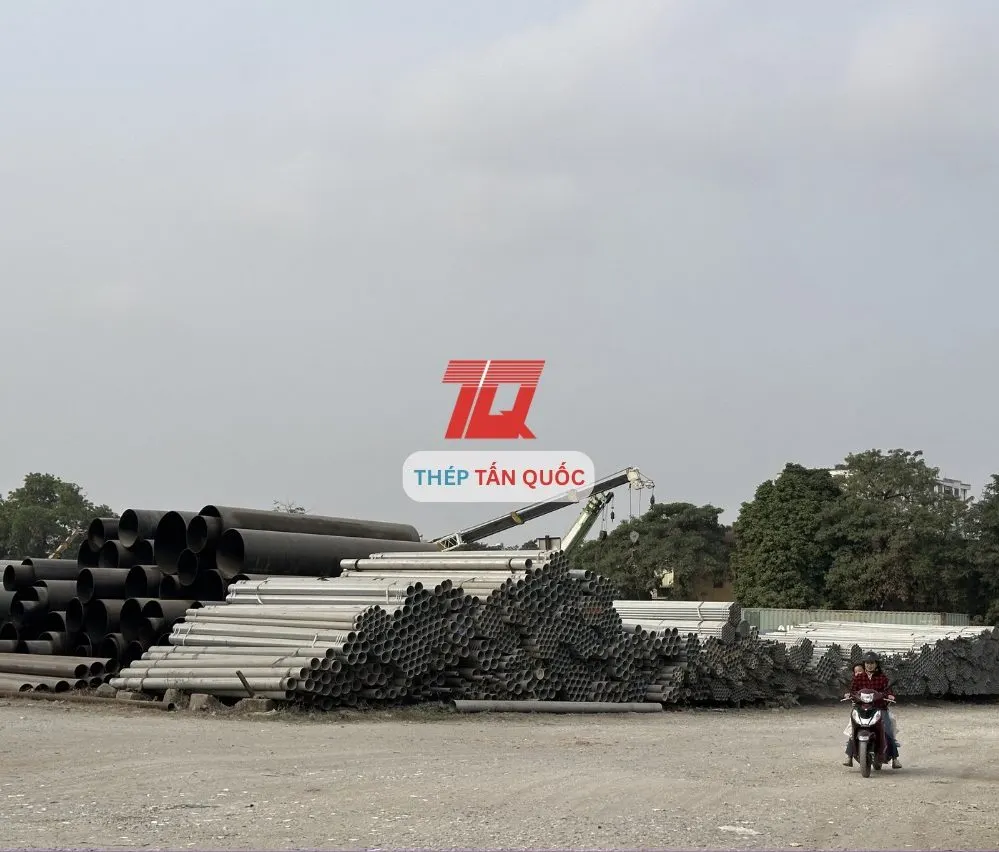

Ống chạy ngoài trời hoặc ven biển thì mạ kẽm nhúng nóng ở nhà máy KCN Hòa Khánh, nhúng tại 450 °C cho lớp mạ theo bảng chiều dày của TCVN 5408 (ISO 1461). Mặt bích và bản mã đi kèm cắt theo file CAD (DWG, DXF), dung sai ±1 mm. Cầu trục ở kho nâng tới 35 tấn, bó ống nặng lên xe nguyên bó; cây 12 m giao bằng xe đầu kéo của công ty.
Đặt hàng
Mỗi lô kèm CO và CQ; với tuyến áp lực, CQ là căn cứ đối chiếu mác thép và cơ tính của chính lô hàng. Cỡ và cấp SCH ngoài bảng đặt theo đơn, công ty không áp mức tối thiểu. Hàng nằm sẵn trong kho thì giao 12 giờ đến 1 ngày. Hotline dự án 0327 865 588.
