Thép bản mã
Bản mã kết cấu, bản mã đế cột, liên kết dầm, bích tròn, bản mã chấn góc – cắt CNC và đột lỗ theo bản vẽ.
Kết cấu · Đế cột · Đột lỗ · CNC
Thép bản mã tại Đà Nẵng
Bản mã là tấm thép đóng vai trò chi tiết liên kết trong kết cấu thép: nối dầm với cột, nối thanh giằng vào nút, làm đế cột truyền tải xuống móng, làm bích nối ống. Nó không phải một quy cách sẵn có mà là chi tiết cắt riêng theo từng bản vẽ, nên đây là nhóm sản phẩm gắn liền với xưởng gia công hơn là với kho hàng.

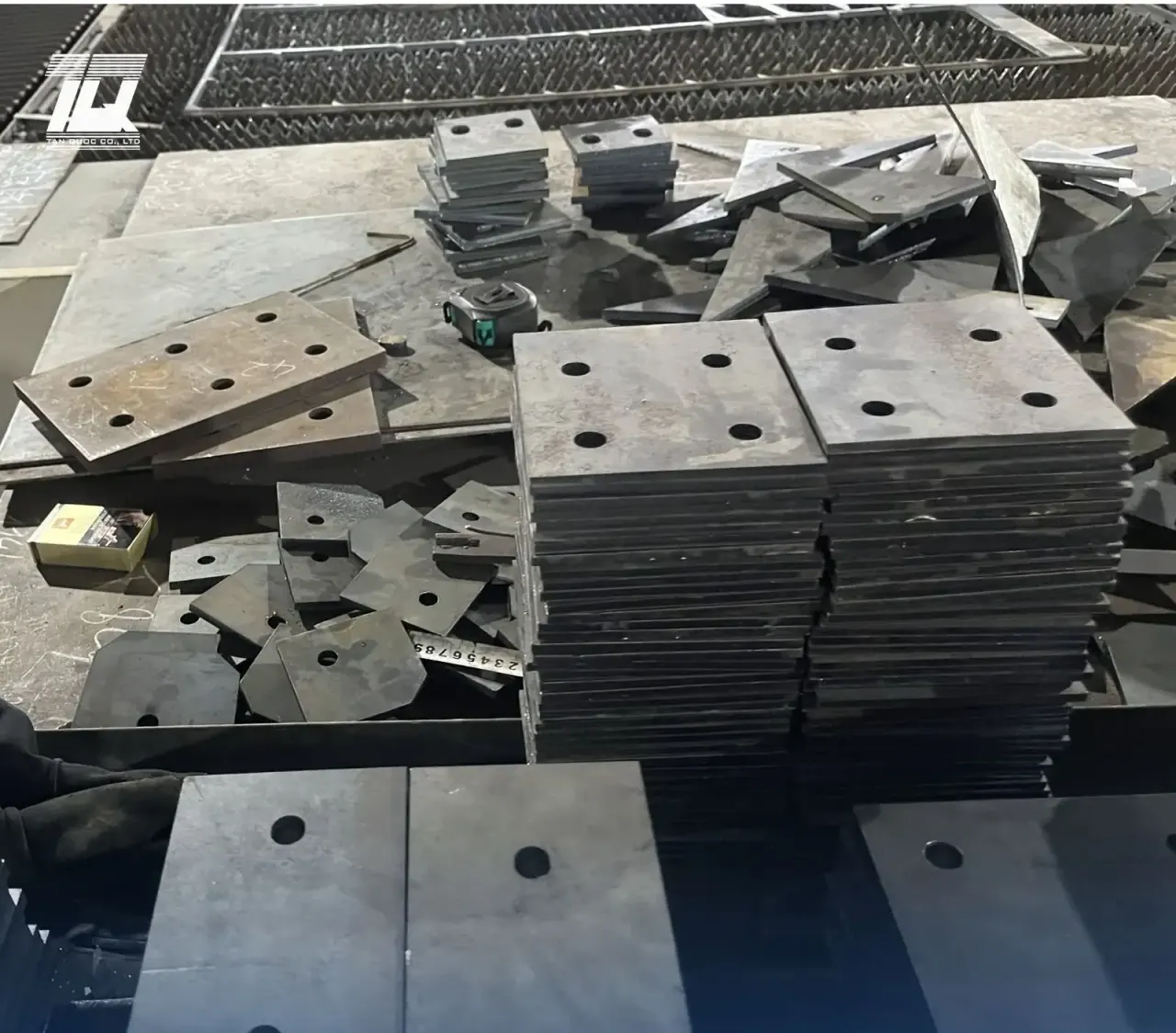

Các dạng thường đặt gồm bản mã kết cấu phẳng có lỗ bulông, bản mã đế cột kèm lỗ bulông neo, bản mã liên kết dầm, bích tròn cho mối nối ống và bản mã chấn góc. Vật liệu lấy từ thép tấm cán nóng SS400 theo JIS G3101, Q235B hoặc Q345B theo GB/T 1591, tùy cấp tải mà thiết kế yêu cầu.

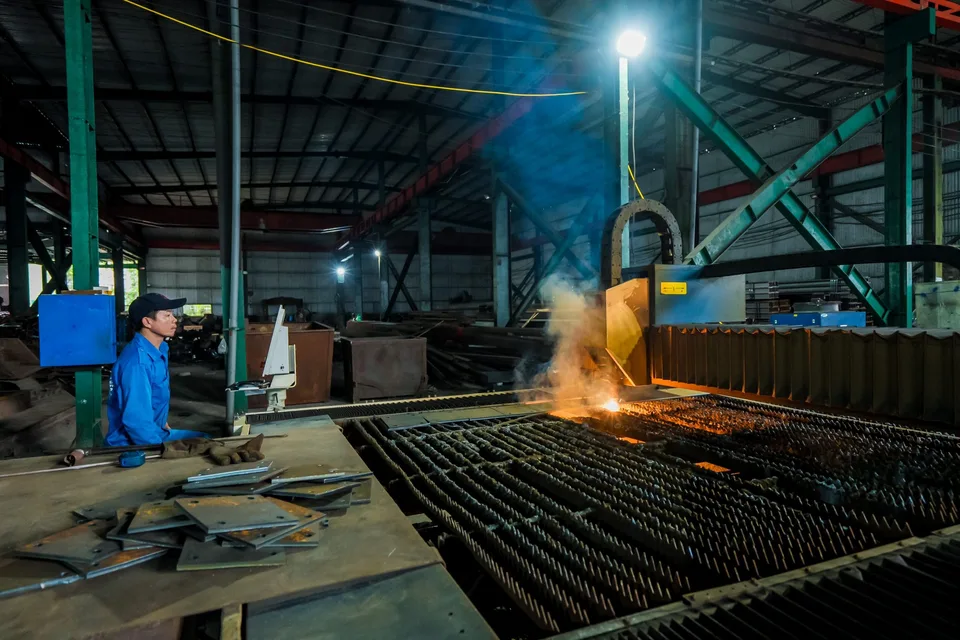

Tại nhà máy KCN Hòa Khánh, bản mã được cắt theo file CAD định dạng DWG và DXF: plasma và gas CNC cho tấm dày đến 50 mm với dung sai ±1 mm, laser sợi quang cho tấm mỏng cần mép cắt sạch. Lỗ bulông đột hoặc khoan theo đúng tọa độ trên bản vẽ. Bản mã cần chấn góc thì đưa sang máy chấn thủy lực CNC Yawei PBA-500/6200.
Bản mã dùng ngoài trời hoặc trong môi trường ven biển có thể mạ kẽm nhúng nóng ngay tại nhà máy: bể kẽm 450 °C, lớp mạ theo bảng chiều dày của TCVN 5408 (ISO 1461), bảo vệ 30 – 50 năm mà không cần sơn lại. Từng lô được đo lại kích thước và in tem TQS trước khi đóng kiện.
Sản phẩm trong nhóm Thép bản mã
Bấm vào từng sản phẩm để xem bảng quy cách chi tiết và tiêu chuẩn áp dụng.
Hình ảnh thực tế
Ảnh chụp tại hệ thống kho và xưởng gia công của Thép Tấn Quốc – KCN Hòa Khánh, Đà Nẵng.
Quy cách
Bảng quy cách nhóm Thép bản mã
Tổng hợp từ bảng quy cách của từng sản phẩm trong nhóm. Quy cách khác nhập theo đơn đặt hàng — liên hệ để xác nhận tồn kho và giá hiện tại.
| Sản phẩm | Độ dày | Dung sai |
|---|---|---|
| Bản mã | 4 · 5 · 6 · 8 · 10 · 12 · 14 · 16 · 20 · 25 · 30 · 40 · 50 · 60 · 80 · 100 mm | ±1 mm kích thước · lỗ theo bản vẽ |
Giải đáp
Câu hỏi về thép bản mã
Gia công
Gửi bản vẽ bản mã theo định dạng nào?
Nhà máy nhận DWG, DXF và PDF. File CAD được đưa thẳng vào máy cắt CNC nên không phải vẽ lại, giảm được sai lệch khi chuyển bản vẽ. Bộ phận kỹ thuật kiểm tra bản vẽ trước khi báo giá.
Dung sai cắt bản mã là bao nhiêu?
Cắt plasma và gas CNC cho tấm dày đến 50 mm đạt dung sai ±1 mm. Tấm mỏng cần mép cắt sạch thì cắt bằng laser sợi quang. Từng lô được đo lại kích thước và in tem TQS trước khi đóng kiện.
Chất lượng & nguồn hàng
Bản mã dùng ngoài trời có mạ kẽm được không?
Được, mạ kẽm nhúng nóng ngay tại nhà máy. Bể kẽm 450 °C cho lớp mạ theo bảng chiều dày của TCVN 5408 (ISO 1461), bảo vệ 30 – 50 năm cho công trình ngoài trời và ven biển mà không cần sơn lại.
Báo giá 24h
Cần báo giá thép bản mã?
Gửi quy cách, khối lượng và địa điểm giao — phòng kinh doanh phản hồi trong 24 giờ làm việc. Đơn gia công theo bản vẽ được bộ phận kỹ thuật kiểm tra trước khi báo giá.
