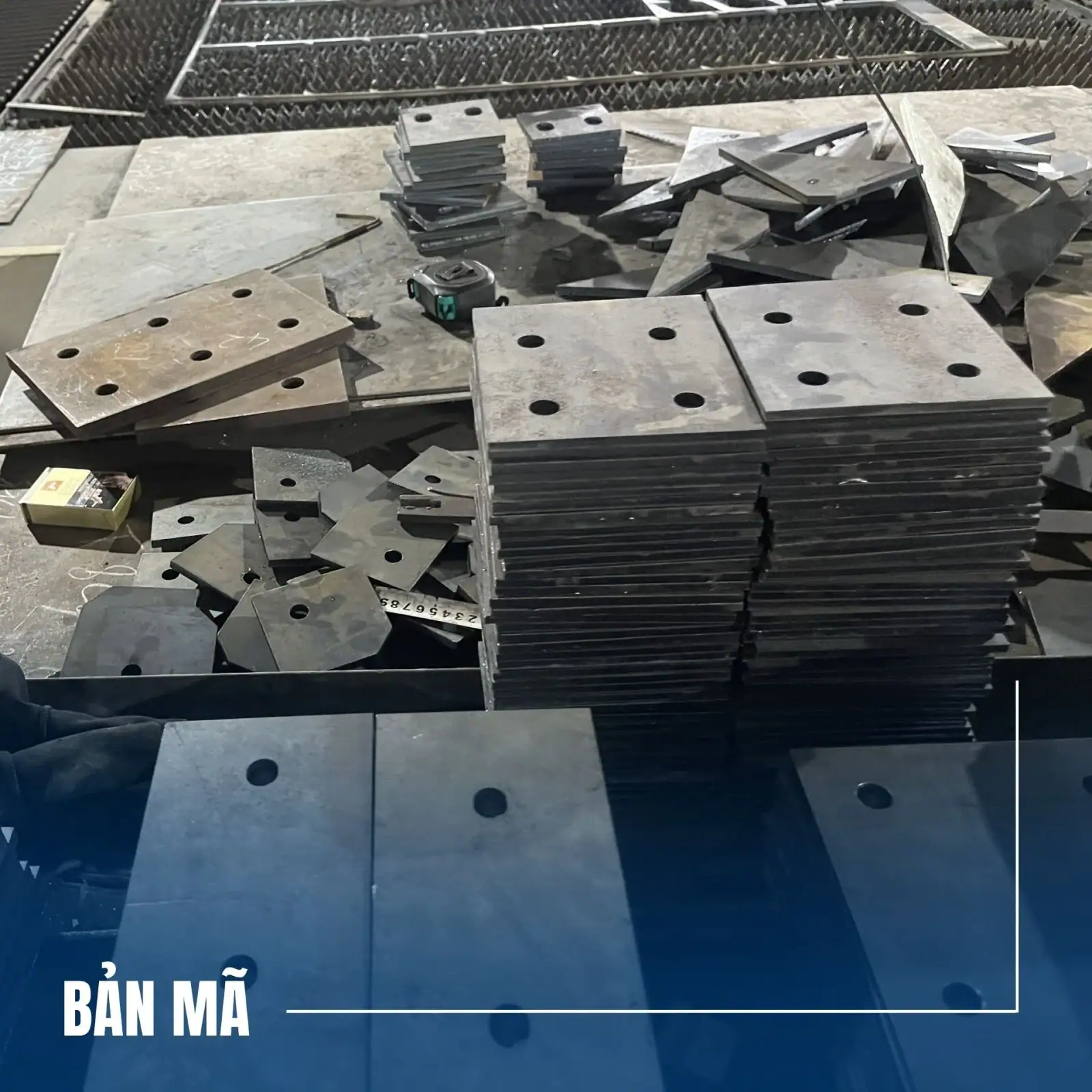

Thép bản mã là chi tiết tấm phẳng làm nhiệm vụ liên kết và truyền lực trong kết cấu thép: nối dầm vào cột, nối thanh giằng vào nút, làm đế cột truyền tải xuống móng. Bản mã không có bảng quy cách sẵn: mỗi tấm cắt riêng theo bản vẽ, nên đây là mặt hàng của xưởng gia công chứ không phải của kho.
Quy cách và mác thép
| Hạng mục | Quy cách |
|---|---|
| Loại bản mã | Kết cấu · Đế cột · Liên kết dầm · Bích tròn · Chấn góc (gusset) |
| Độ dày | 4 · 5 · 6 · 8 · 10 · 12 · 14 · 16 · 20 · 25 · 30 · 40 · 50 · 60 · 80 · 100 mm |
| Mác thép | SS400 · Q235B · Q345B · A36 · S355 |
Chiều dày chọn theo nội lực tại nút: lỗ bulông làm hụt tiết diện, tấm mỏng dễ xé quanh lỗ. Mác bản mã không nên thấp hơn mác cấu kiện nó nối. SS400 theo JIS G3101 có giới hạn chảy tối thiểu 245 MPa, Q235B theo GB/T 700 là 235 MPa, đủ cho nút tải vừa; Q345B theo GB/T 1591 là 345 MPa và S355 theo EN 10025 là 355 MPa cho nút tải lớn và đế cột; A36 theo ASTM A36 là 250 MPa. Liên kết tính theo TCVN 5575, đường hàn theo AWS D1.1.
Ứng dụng thực tế

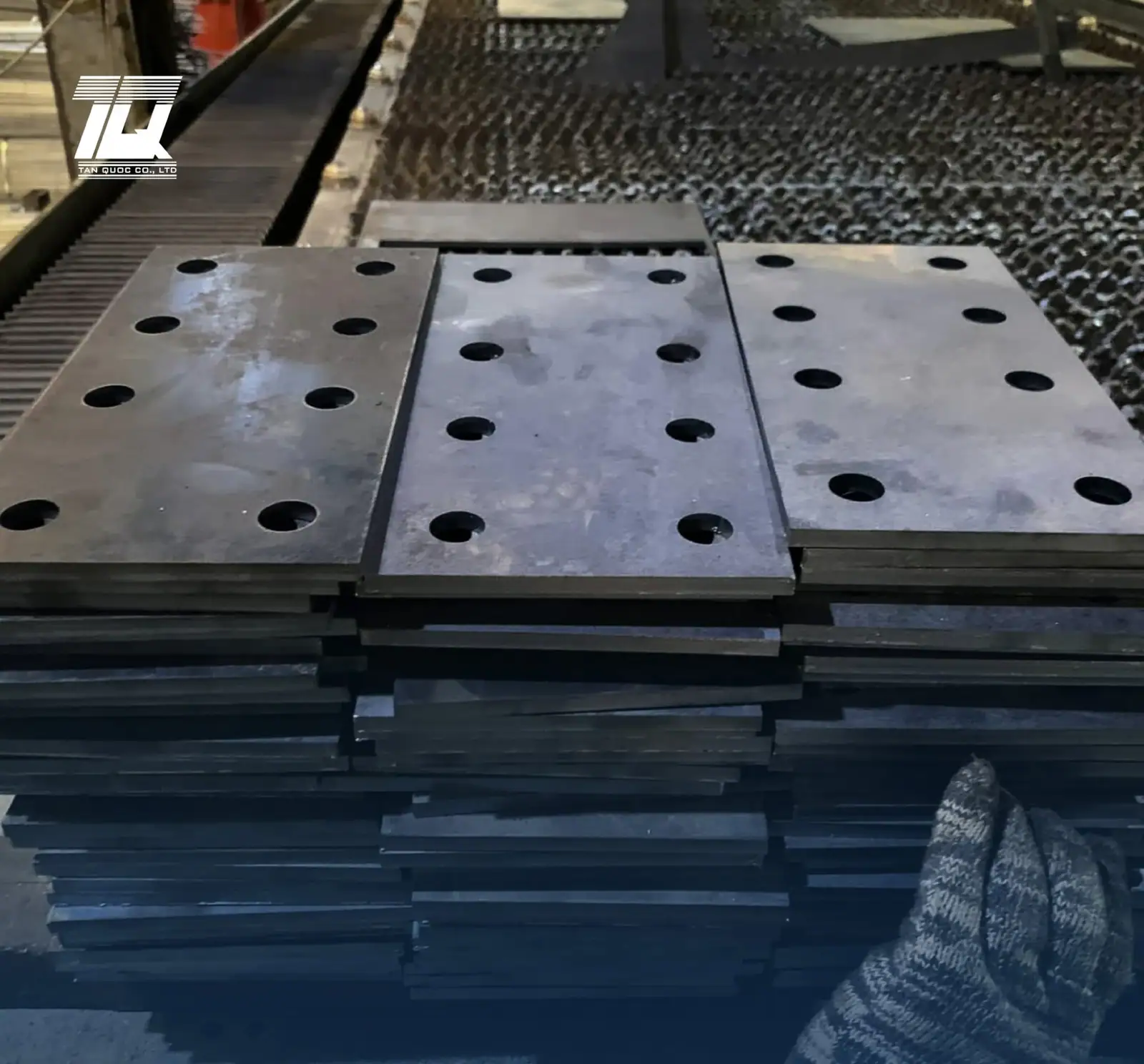

- Liên kết cột – dầm nhà thép tiền chế: lỗ bulông sai tọa độ là phải khoan lại tại công trình.

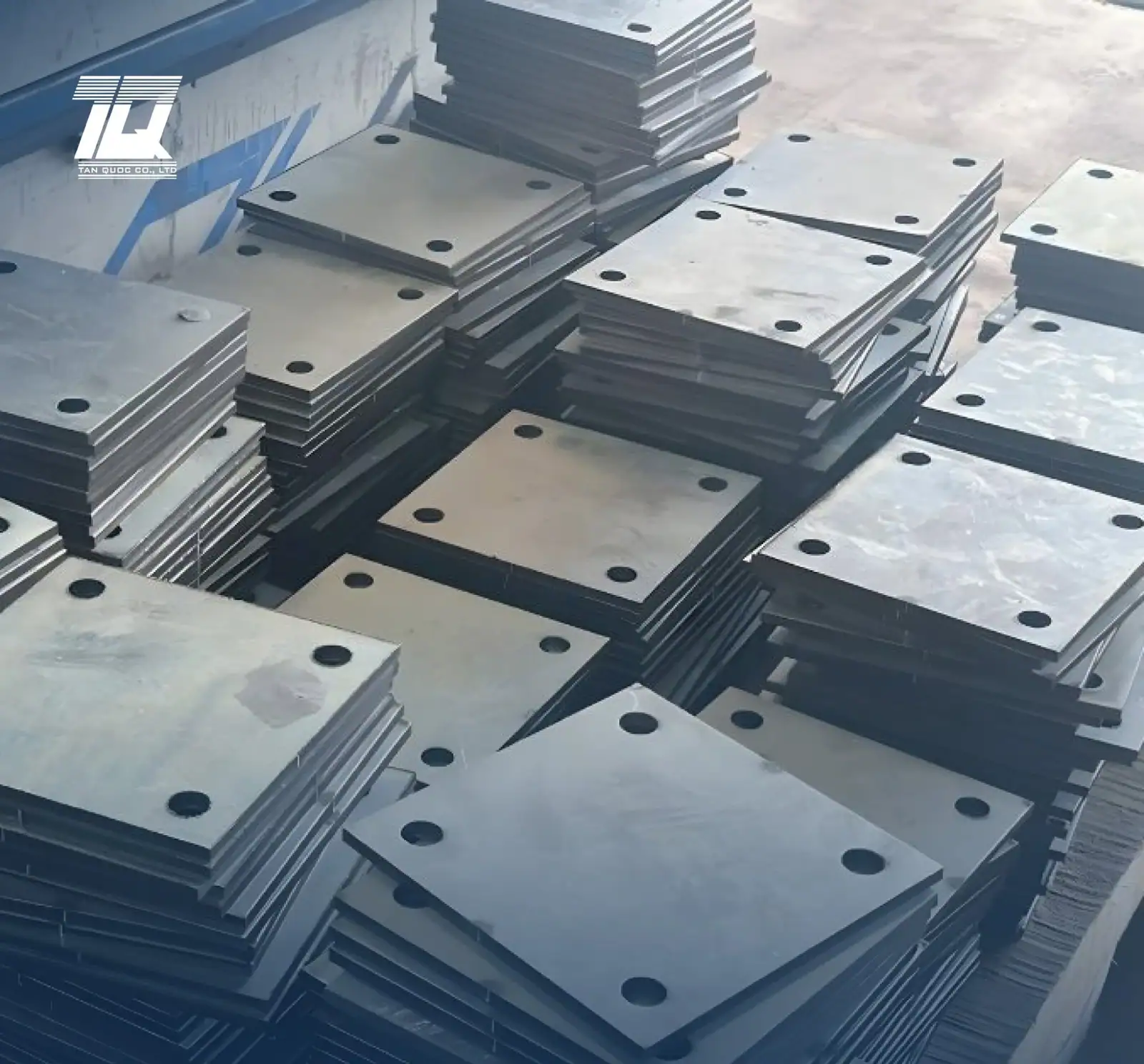

- Tấm đế cột, tấm chờ bulông neo: dày hơn bản mã nút để phân tải ra diện bê tông móng.
- Bích nối ống, bích cột đèn, cột điện: cắt tròn kèm vòng lỗ bulông, thường mạ kẽm.
- Gân tăng cứng, tấm chèn, tấm gá: chống mất ổn định cục bộ bản bụng dầm tổ hợp.
Gia công kèm được gì

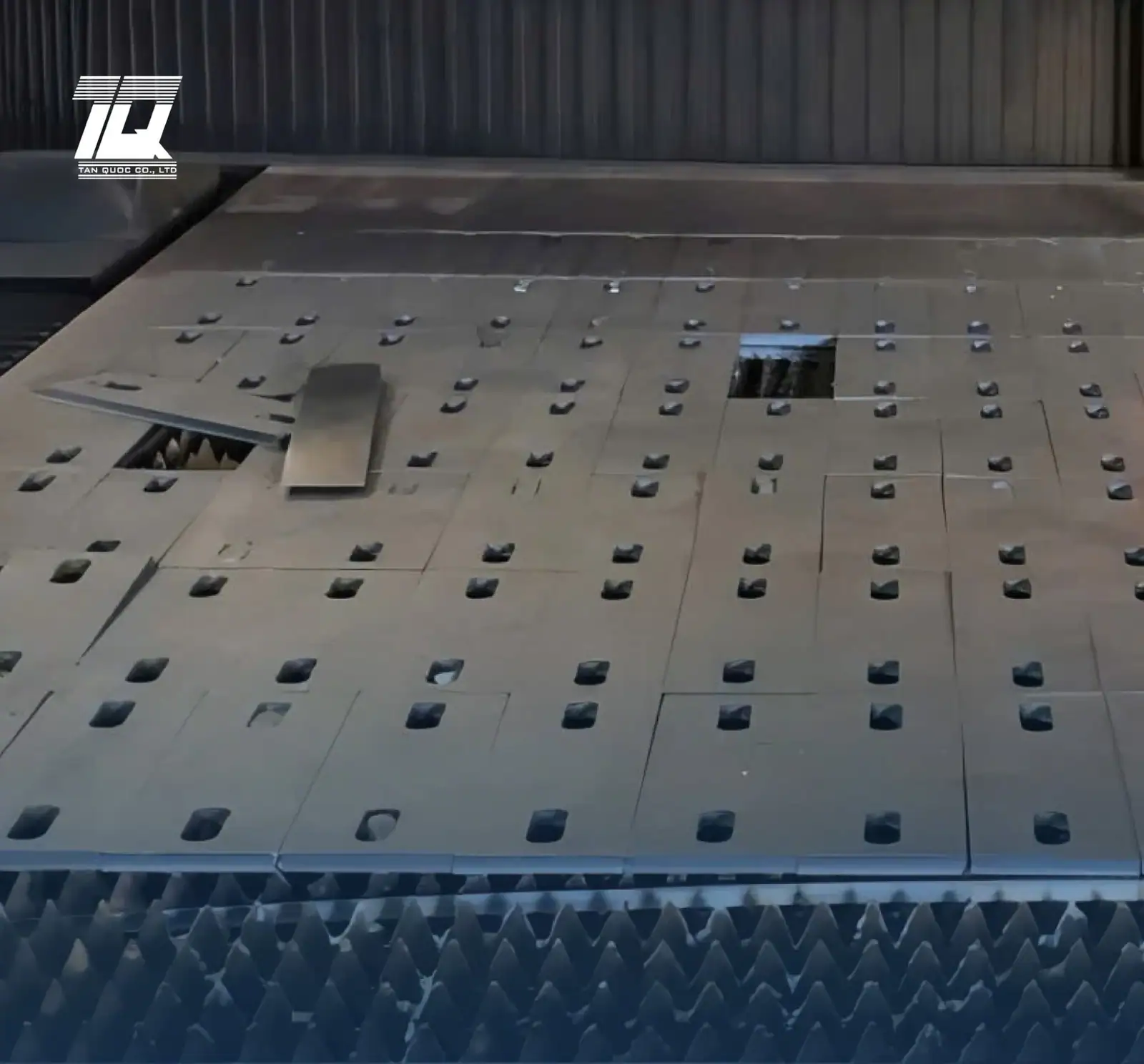

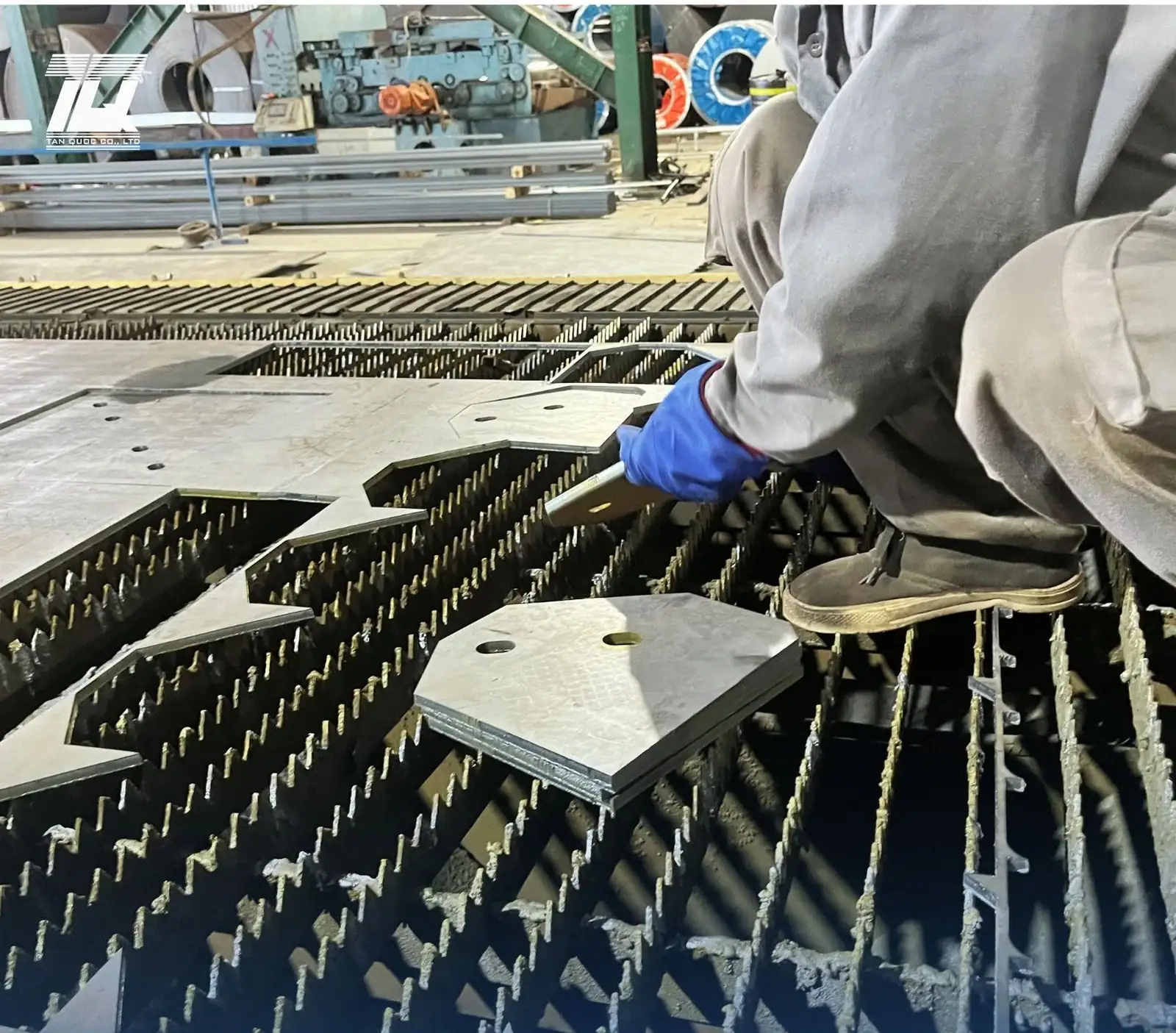

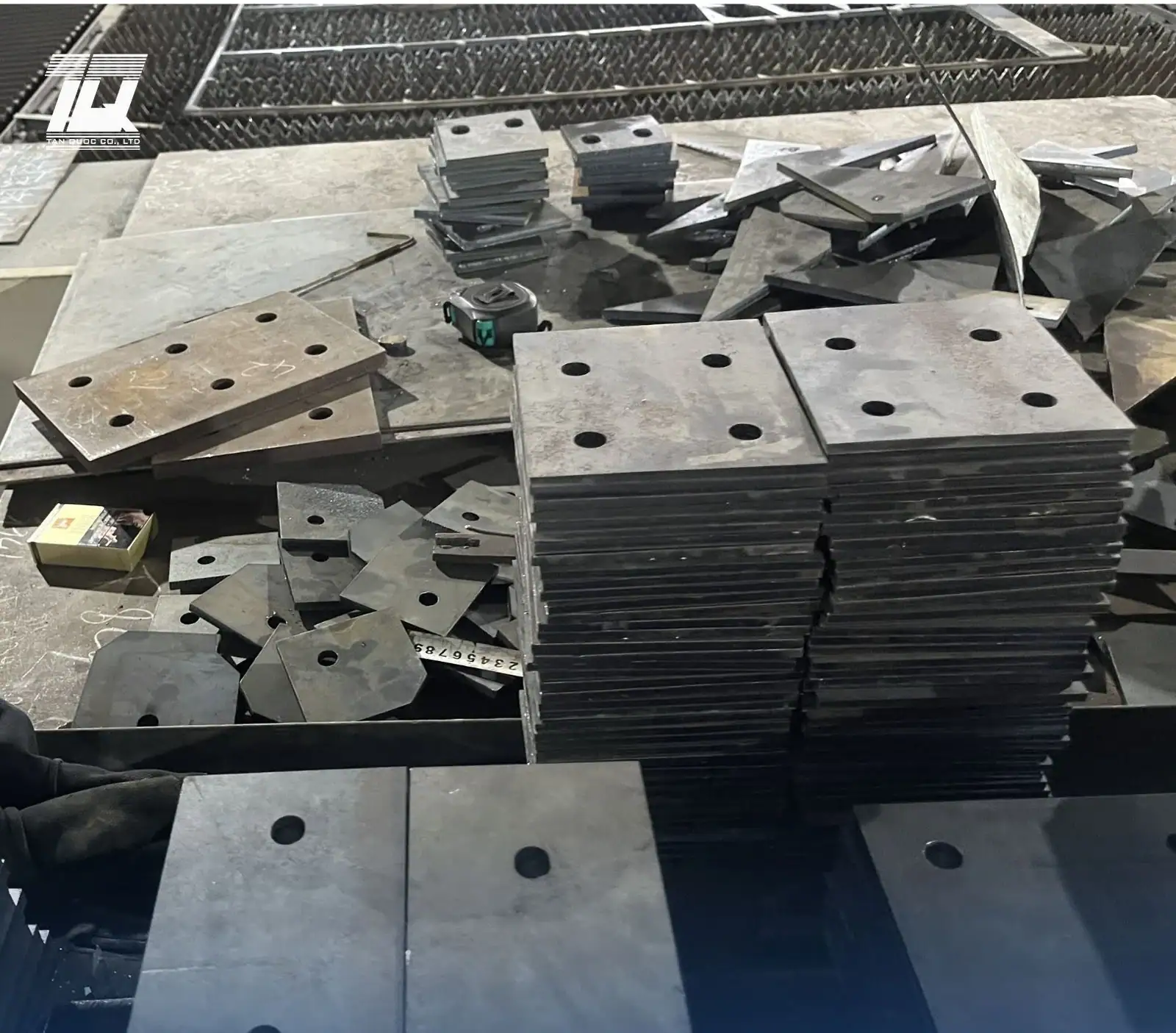

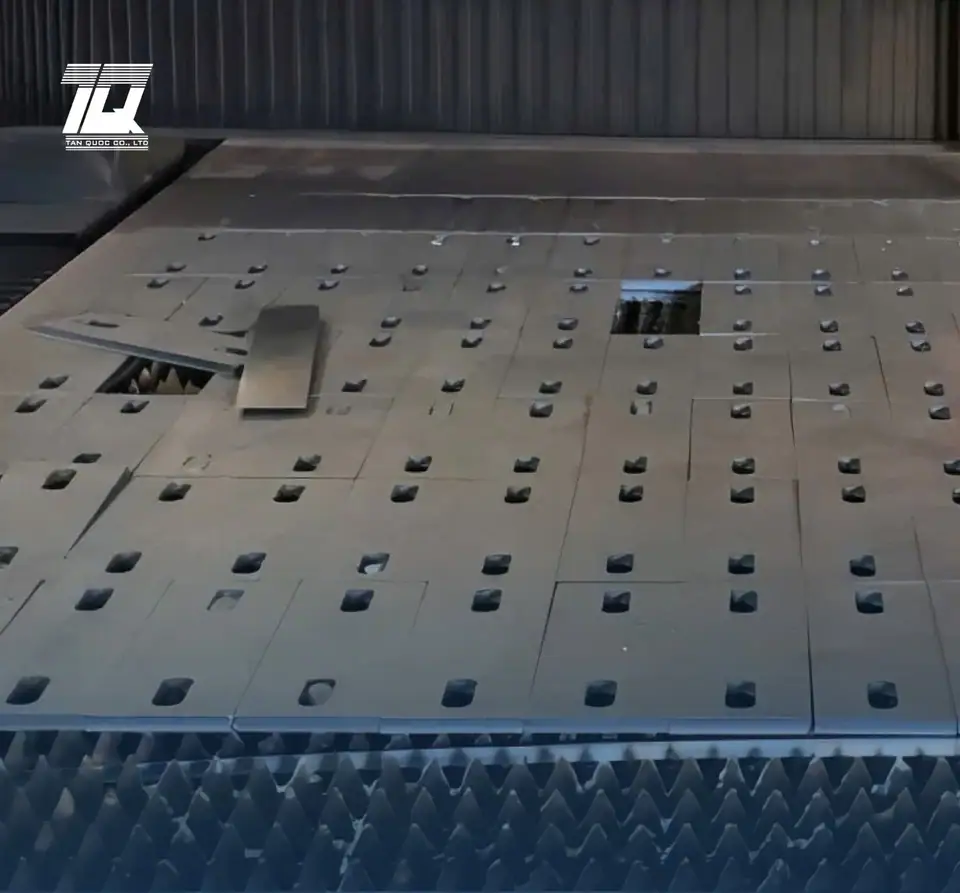

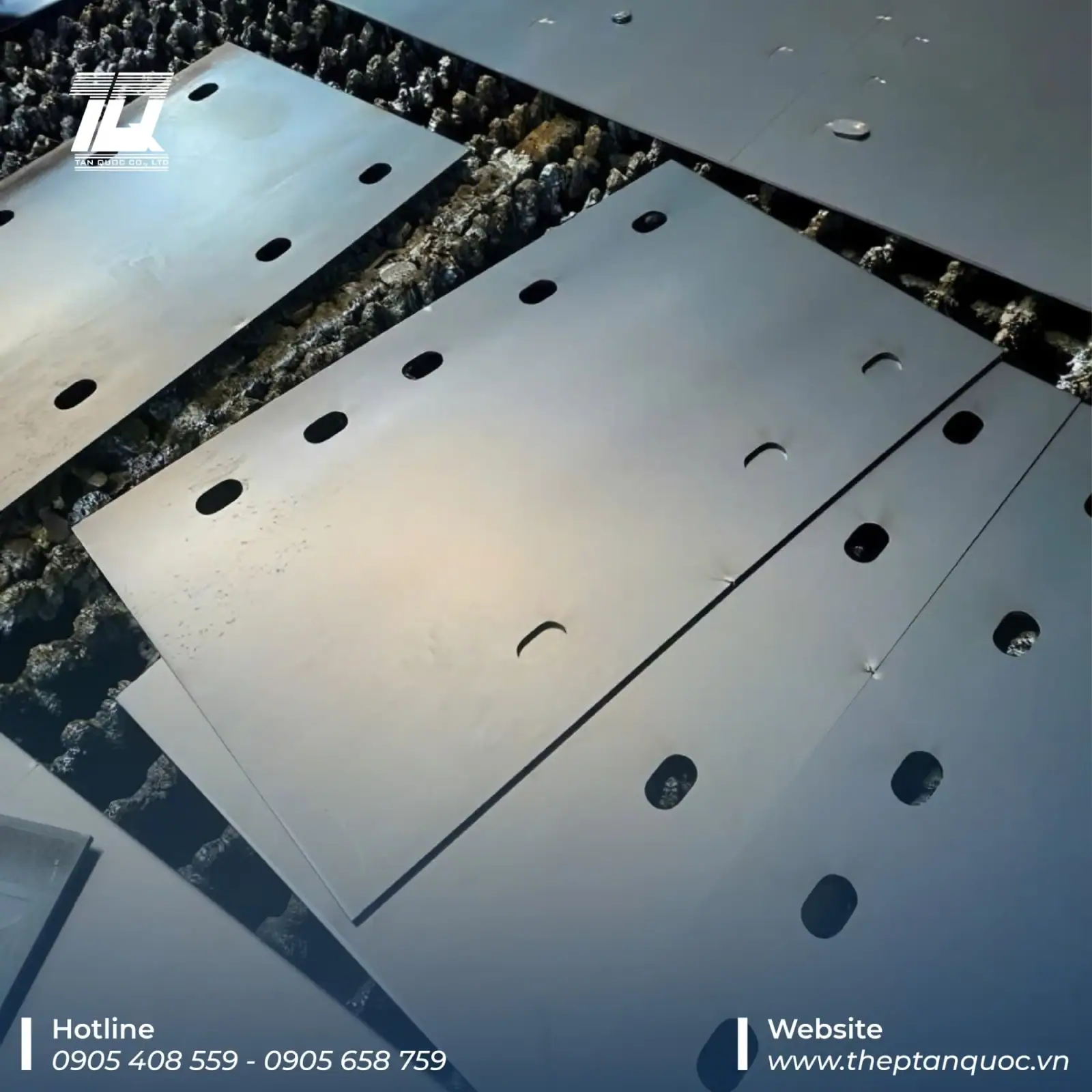

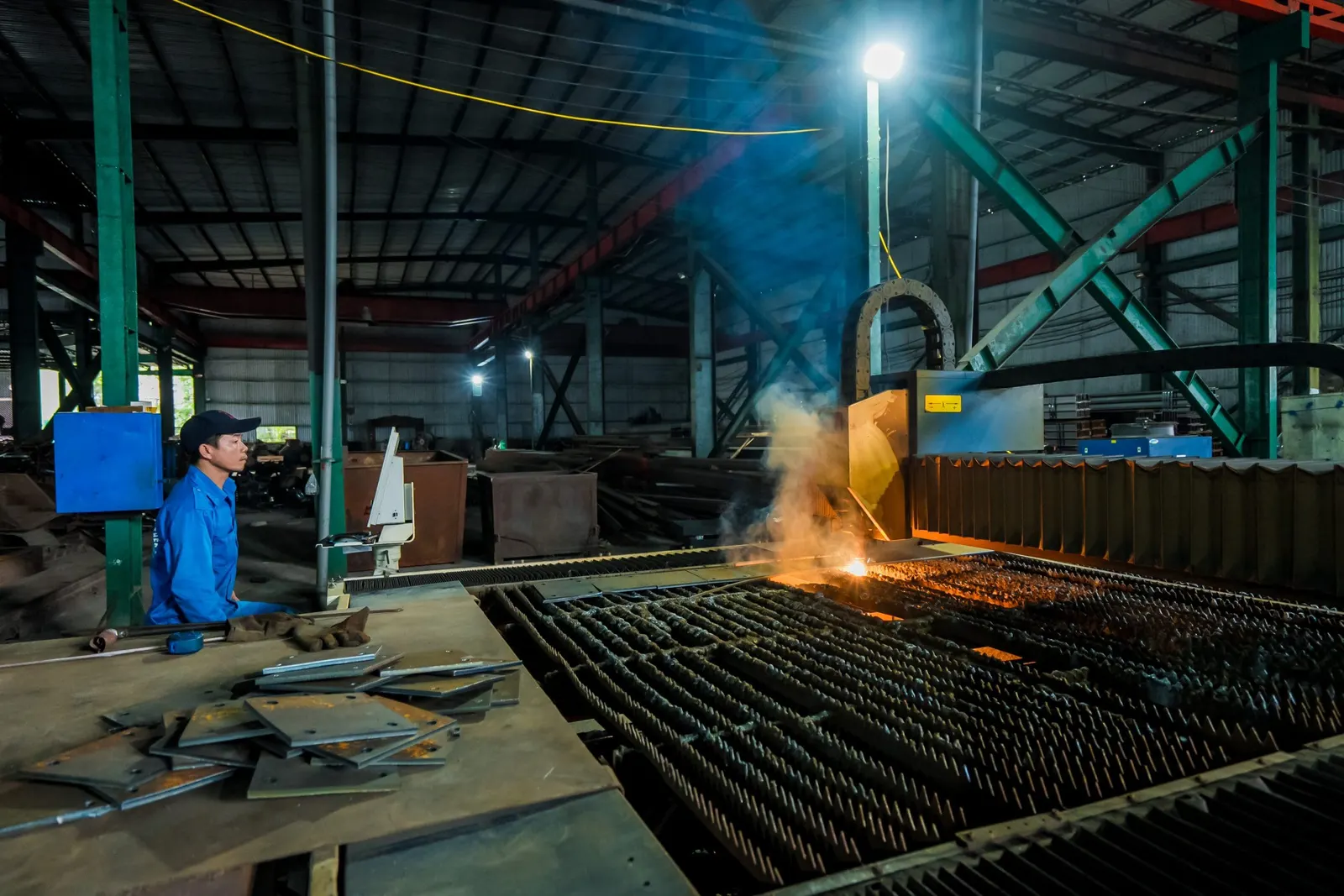

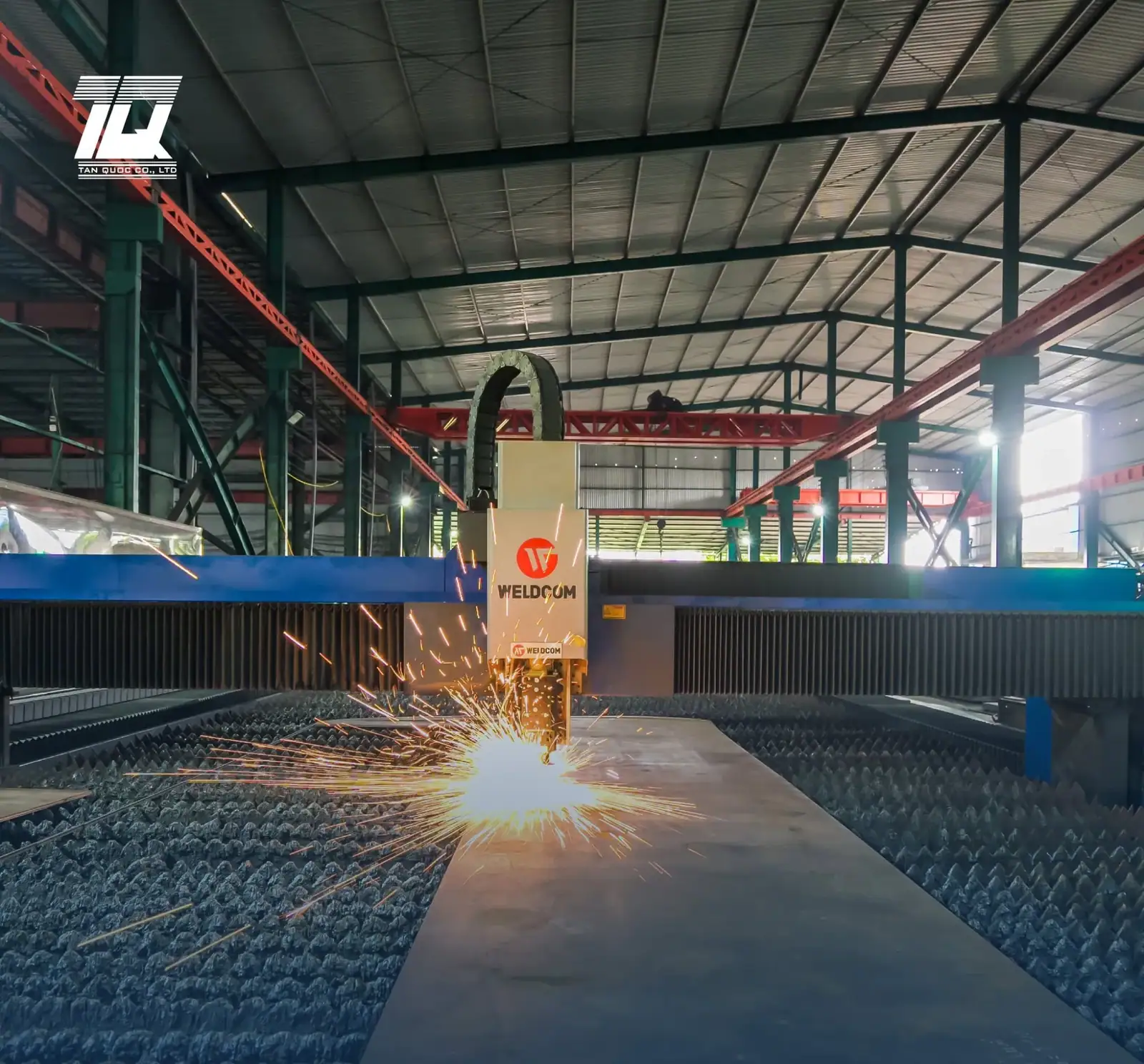

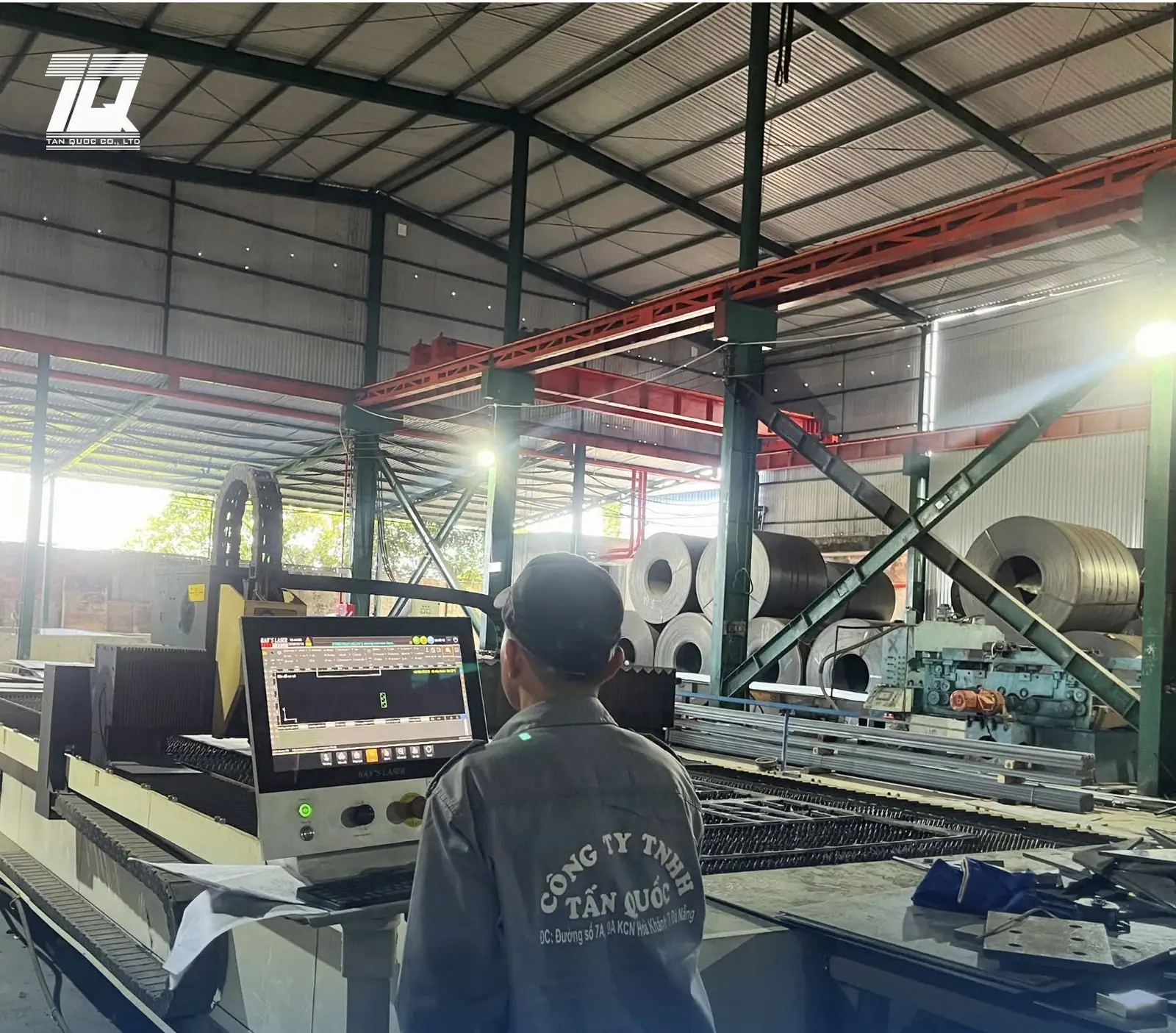

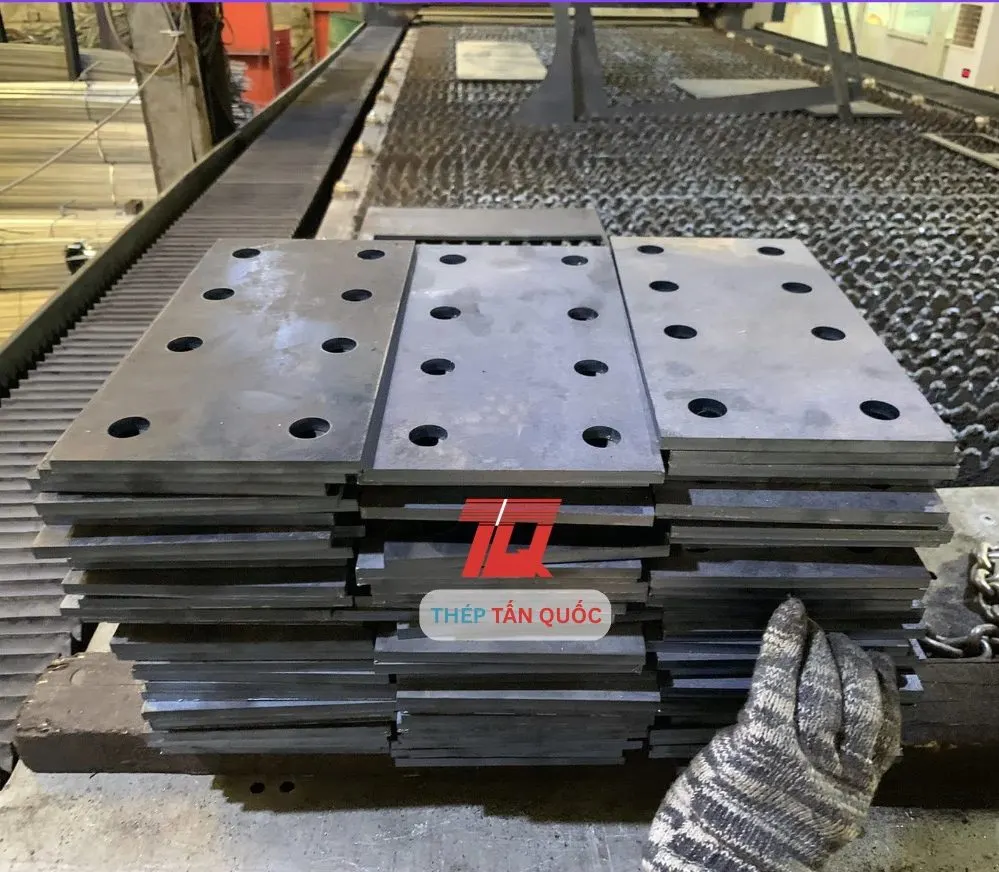

File CAD vào thẳng máy cắt, không vẽ lại; xếp hình trên khổ tấm 1.500 × 6.000 mm để bớt thừa. Cắt plasma và gas CNC đạt dung sai ±1 mm, tấm mỏng cần mép sạch thì cắt laser sợi quang, tấm chữ nhật thuần cắt thủy lực tới 20 mm. Lỗ bulông đột hoặc khoan theo tọa độ bản vẽ, vát mép cho hàn ngấu. Tấm cần gấp góc đưa sang máy chấn thủy lực CNC Yawei PBA-500/6200, lực chấn 500 tấn. Hoàn thiện: phun bi, sơn chống gỉ hoặc mạ kẽm nhúng nóng bể 450 °C, lớp mạ theo bảng chiều dày của TCVN 5408 (ISO 1461) — mạ sau khi đột lỗ thì mép cắt và thành lỗ đều có kẽm phủ. Từng lô đo lại kích thước, in tem TQS trước khi đóng kiện.
Đặt hàng
Gửi bản vẽ DWG, DXF, PDF; bộ phận kỹ thuật kiểm bản vẽ rồi báo giá trong 24 giờ làm việc. Không có khối lượng đặt tối thiểu, nhận từ vài tấm lẻ tới đơn hàng trăm tấn. Mỗi lô kèm CO, CQ. Gia công theo bản vẽ gọi 0327 865 588.
