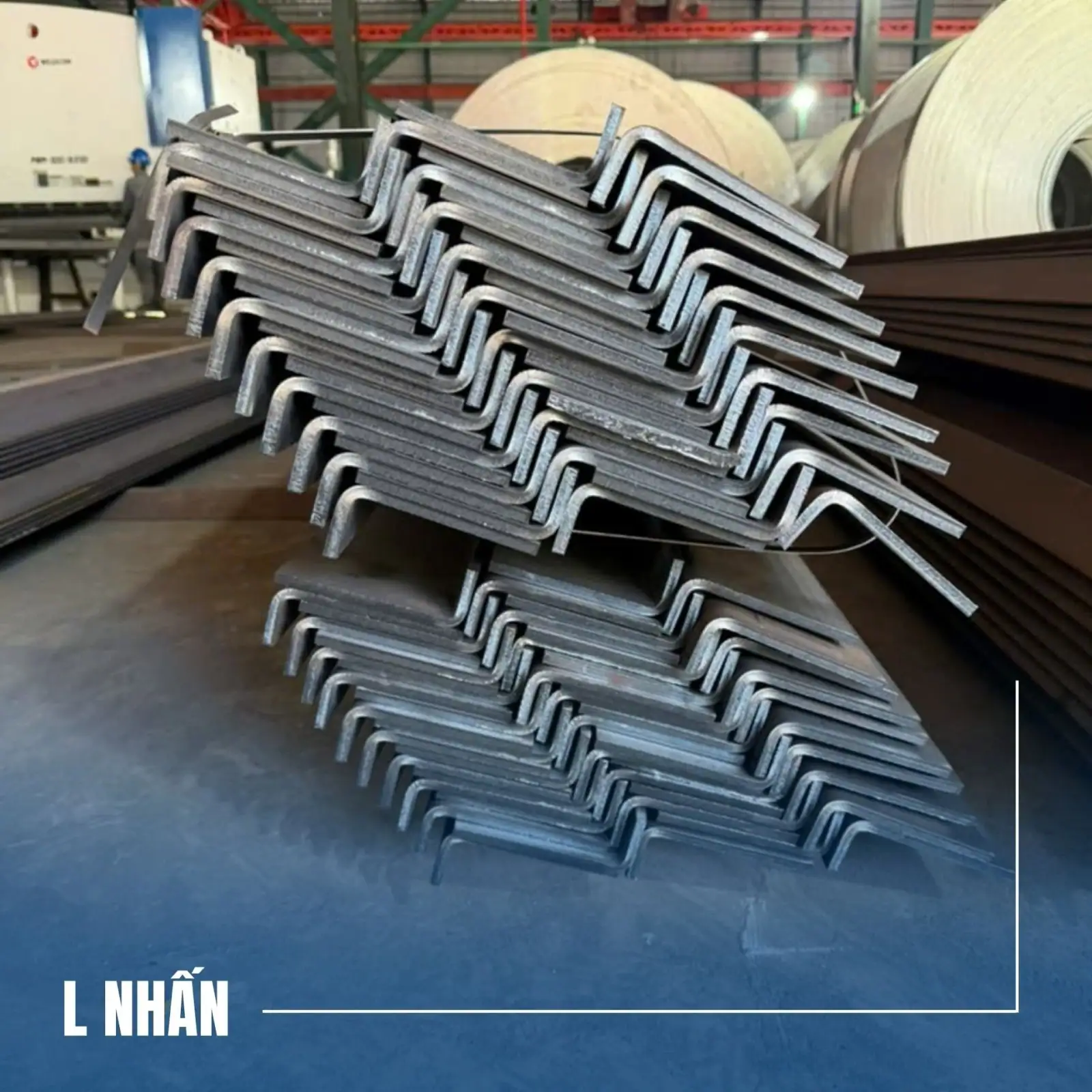

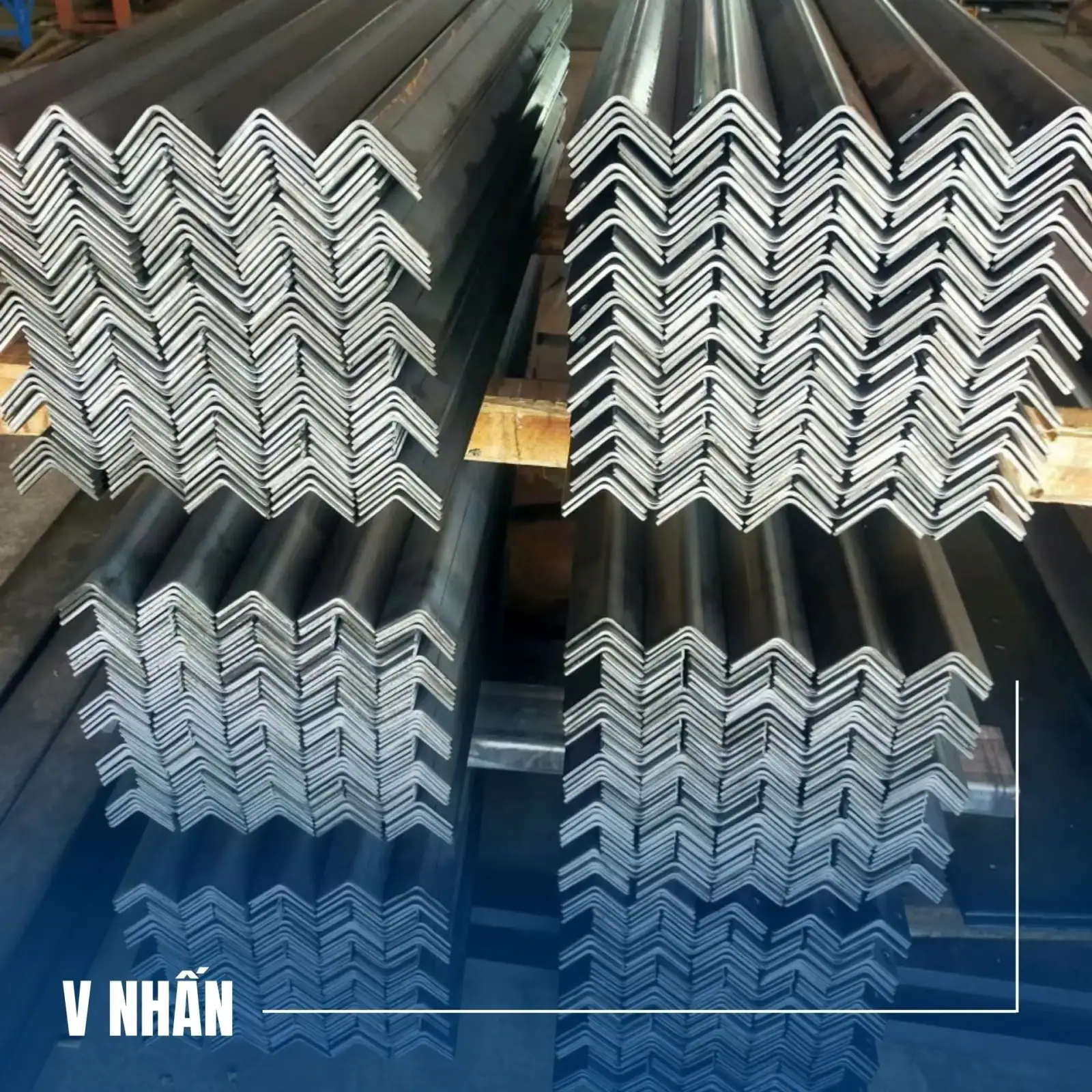

Thép L nhấn – nhiều nơi gọi là thép V chấn hoặc thép góc chấn – là thanh tiết diện góc gấp nguội từ thép tấm hoặc thép cuộn trên máy chấn thủy lực CNC, không phải cán nóng ra tiết diện. Thành phẩm nhìn giống thép V nên hai thứ hay bị gọi lẫn, nhưng dải làm được khác hẳn. Hàng thép V cán nóng đi theo bảng V25 – V200, dày 3 – 20mm, đều cạnh, góc 90°. L nhấn mỏng tới 1,5mm, hai cánh lệch theo bản vẽ, góc khác 90° vẫn chấn được.
Quy cách và mác thép
| Thông số | Giá trị |
|---|---|
| Cánh | 20 – 200 mm, hai cánh bằng hoặc lệch |
| Độ dày | 1.5 – 8 mm |
| Góc chấn | 90° tiêu chuẩn · góc khác theo bản vẽ |
| Chiều dài | ≤ 6 m mỗi thanh |
| Vật liệu | Tấm / cuộn cán nóng SS400, Q235B, cuộn mạ kẽm |
| Dung sai | ±1 mm kích thước cánh · góc ±1° |
- SS400 theo JIS G3101 – giới hạn chảy tối thiểu 245 MPa ở chiều dày đến 16mm, bền kéo 400 – 510 MPa. Mác nền phổ thông cho hàng nhấn: chảy thấp nên còn nhiều độ dẻo để gấp nguội.
- Q235B theo GB/T 700 – chảy tối thiểu 235 MPa, bền kéo 370 – 500 MPa, độ dai va đập 27 J ở +20 °C.
- ASTM A1011 – tiêu chuẩn thép lá, băng cán nóng hệ Mỹ, dùng khi bản vẽ ghi mác Mỹ; SS Grade 36 có giới hạn chảy tối thiểu 250 MPa (36 ksi).
- Góc trong luôn có bán kính, xấp xỉ chiều dày tấm. Cần góc vuông sắc cạnh thì hàn từ hai tấm rời.
- Tiết diện nhấn không có bảng tra đặc trưng như thép cán nóng trong JIS G3192, phải tính lại cho từng mặt cắt.
Ứng dụng thực tế
Nẹp góc, viền bao che, ke góc kết cấu. Cánh 20 – 40mm dày 1,5 – 2mm là đủ, mà V cán nóng không có dải mỏng đó. Chấn thẳng từ cuộn mạ kẽm thì khỏi mạ lại sau gia công, chỉ lưu ý lớp mạ mỏng đi ở góc uốn và mép cắt còn thép trần.
Khung cửa, khung vách, khung trần. Chỗ này cánh lệch có giá trị: một cánh đủ rộng để ốp tấm, cánh còn lại chỉ cần chỗ bắt vít, kiểu 50 × 25. Dày 2 – 3mm giữ khung nhẹ.
Thanh đỡ, ke treo thiết bị nhẹ, giá đỡ máng cáp. Dày 3 – 5mm mác SS400. Lỗ bu lông đột theo khai triển trước khi chấn nên khớp đúng vị trí sau tạo hình.
Thay thép V cán nóng khi cần cánh mỏng hoặc cánh lệch. Chỉ thay ở kết cấu phụ. Cấu kiện chịu lực chính, tải động và tải mỏi thì giữ V cán nóng: đặc trưng tiết diện tra sẵn theo JIS G3192, còn vùng góc thanh nhấn đã biến cứng nguội nên độ dẻo còn lại thấp, không nên đột lỗ sát chân góc.
Gia công kèm được gì

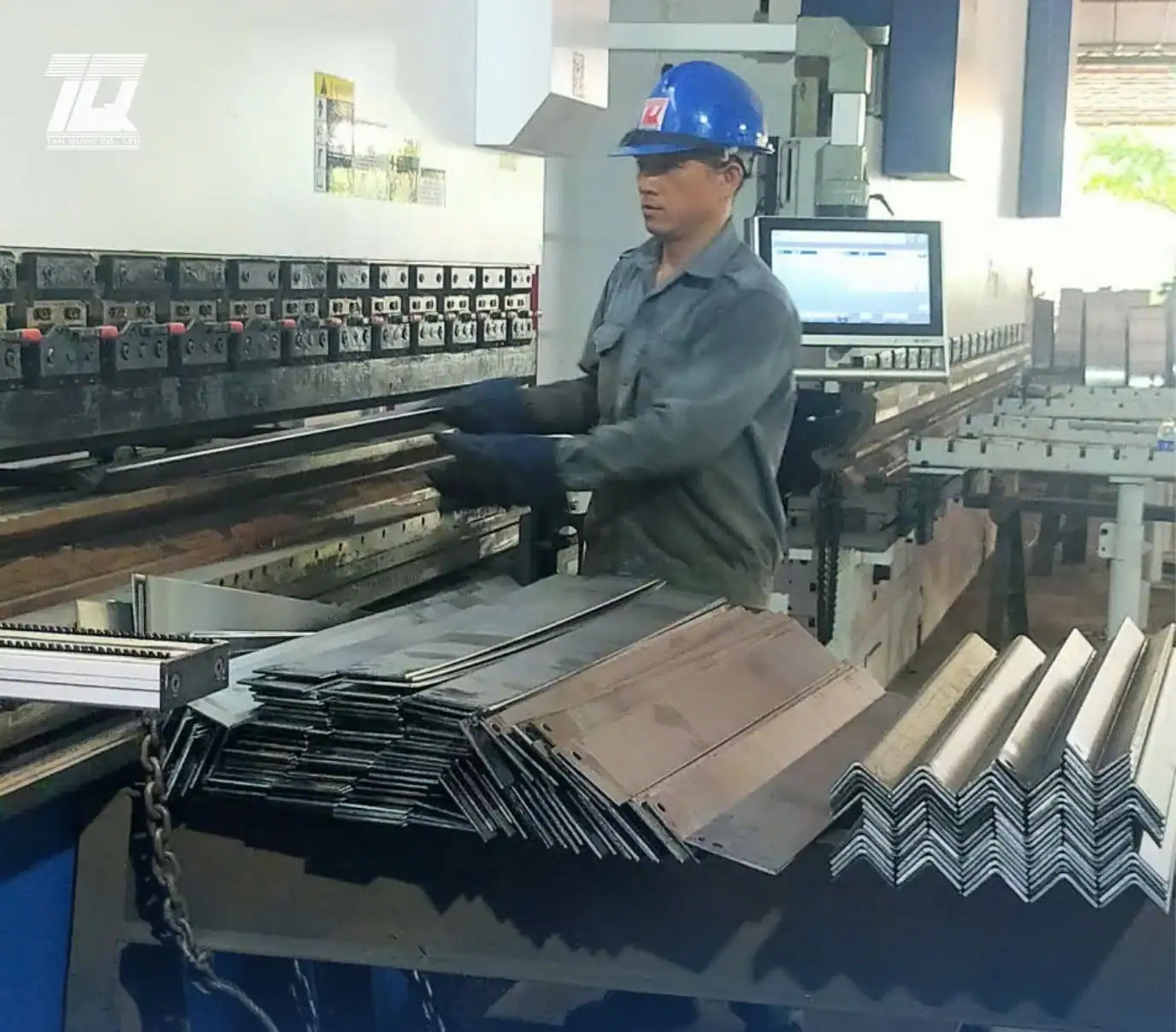

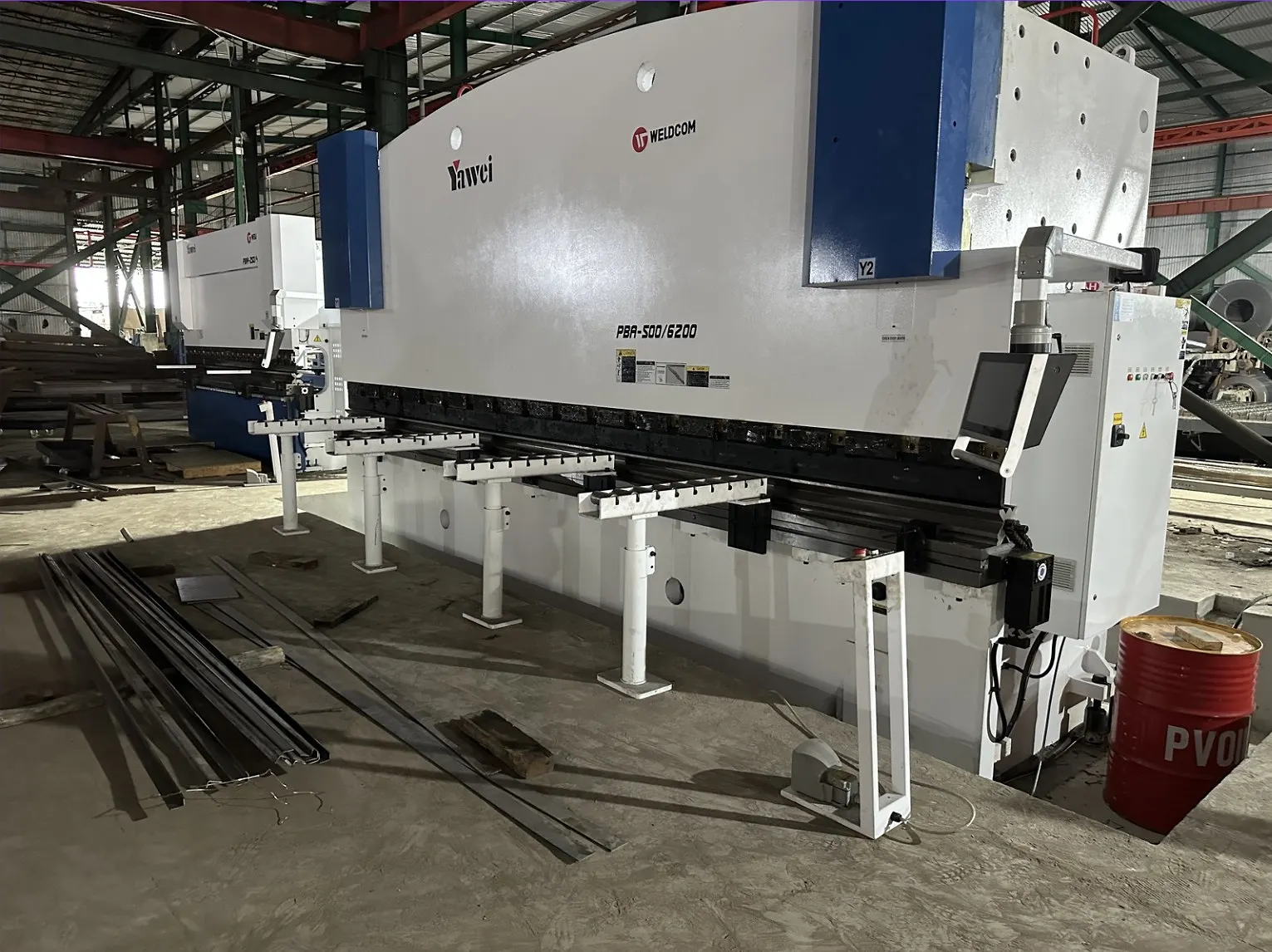

Máy chấn thủy lực CNC Yawei PBA-500/6200 có lực chấn 500 tấn, chiều dài chấn 6.200mm, nên thanh dài tới 6m chấn một lần. Phôi xả từ cuộn cán nóng dày 1,2 – 23mm khổ đến 1.500mm, hoặc cắt plasma, gas CNC theo file DWG, DXF. Nhận kèm đột lỗ, khoan, sơn chống gỉ. Hàng ngoài trời nên chấn thép đen rồi mạ kẽm nhúng nóng sau khi xong lỗ và mối hàn: bể kẽm 450 °C, lớp mạ theo bảng chiều dày của TCVN 5408 (ISO 1461) theo ASTM A123. Nguyên công xem tại gia công thép.
Đặt hàng
Quy cách ngoài bảng nhấn theo đơn. Bản vẽ ghi rõ đo mép ngoài hay lòng trong, chiều dày, mác thép và hướng cánh với tiết diện không đối xứng. Nhận file DWG, DXF, PDF, báo giá trong 24 giờ làm việc. Không có khối lượng đặt tối thiểu, làm từ vài thanh lẻ; mỗi lô kèm CO và CQ. Đơn dự án và gia công theo bản vẽ gọi 0327 865 588; mua lẻ gọi 0393 295 305 hoặc 0338 636 025.
