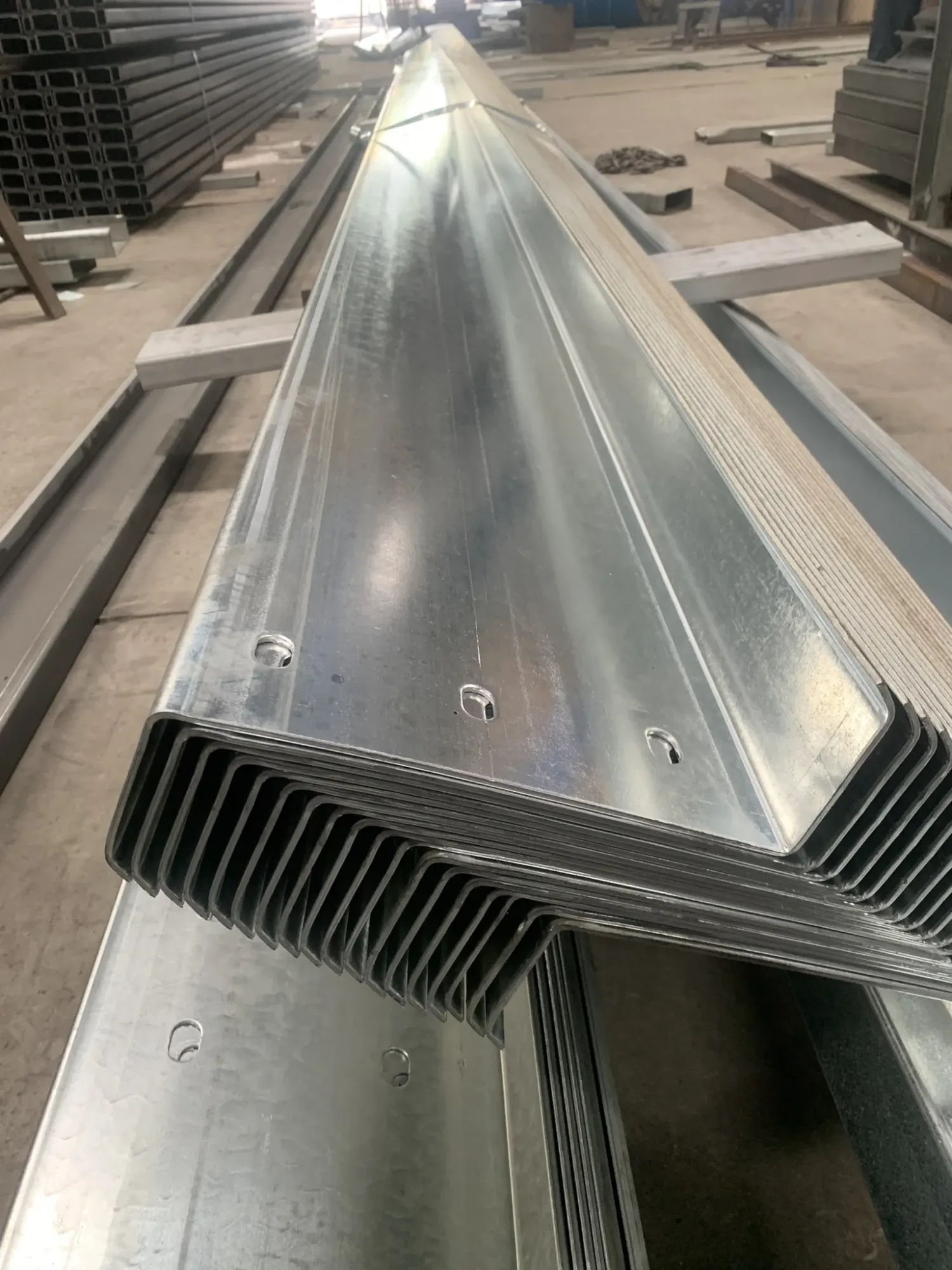

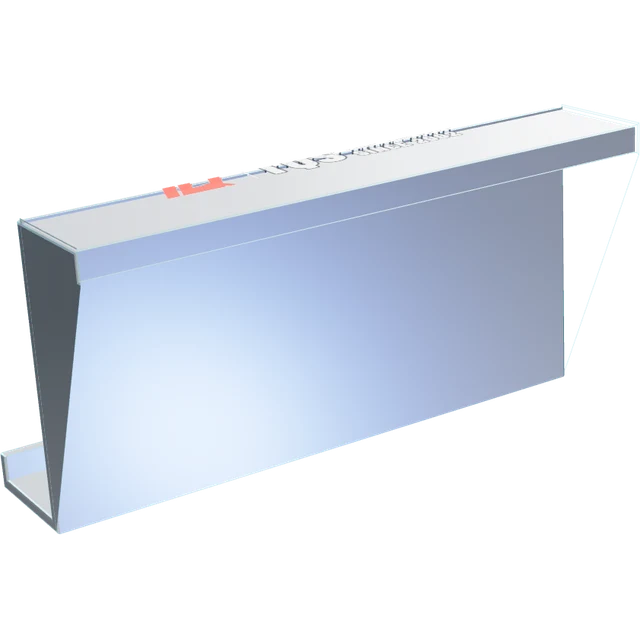

Thép Z nhấn là thanh chữ Z gấp nguội từ cuộn đen hoặc cuộn mạ kẽm trên máy chấn thủy lực CNC. Đừng lẫn với xà gồ Z cán tự động — hàng cán chỉ có theo bảng Z150 – Z300; Z nhấn nhận phần ngoài bảng đó.
Quy cách và mác thép
| Hạng mục | Quy cách cung cấp |
|---|---|
| Chiều cao bụng | 100 · 150 · 200 · 250 · 300 · 350 mm |
| Cánh | 40 – 90 mm, có hoặc không gân mép |
| Độ dày | 1,5 · 1,8 · 2,0 · 2,5 · 3,0 · 4,0 mm |
| Chiều dài | ≤ 6 m mỗi thanh · nối chồng cho nhịp dài |
| Vật liệu | Cuộn đen SS400 / Q235B · cuộn mạ kẽm Z80 – Z275 |
| Gia công kèm | Đột lỗ liên kết, cắt vát, sơn chống gỉ, mạ kẽm nhúng nóng |
- SS400 theo JIS G3101 — chảy tối thiểu 245 MPa tới chiều dày 16mm, còn dẻo để gấp nguội.
- Q235B theo GB/T 700 — chảy tối thiểu 235 MPa, có phép thử uốn nguội.
- Cuộn mạ kẽm: số sau chữ Z là khối lượng kẽm cả hai mặt theo JIS G3302 — Z275 là tối thiểu 275 g/m². Ven biển chọn Z180 – Z275, trong nhà Z80 – Z120.
- Tiết diện thành mỏng tính theo AS/NZS 4600.
Vì sao Z gối chồng được mà C thì không
Hai cánh Z ngược chiều nhau, nên hai thanh cùng cỡ gặp nhau trên vì kèo thì thanh sau lồng vào lòng thanh trước, chồng một đoạn và bắt bulông qua bụng. Cả tuyến xà gồ thành một dầm liên tục, mô men dồn về gối — đúng chỗ có hai lớp thép. Cùng bụng cùng dày, tuyến Z gối chồng vượt nhịp xa hơn tuyến C kê rời. Thép C hai cánh cùng chiều, muốn liên tục phải thêm bản nối.
Ứng dụng thực tế
Xà gồ mái nhịp lớn, gối chồng liên tục. Bụng 200 – 300mm dày 2 – 3mm là dải chủ lực; bụng 350mm cho nhịp xa nhất.
Thanh chống, thanh giằng mái và vách. Dải nhẹ, bụng 100 – 150mm dày 1,5 – 2mm.
Khung đỡ tấm bao che, tấm panel. Bụng 150 – 200mm, cánh có gân mép cho mặt bắt vít không võng khi siết.
Kết cấu phụ trợ nhà thép tiền chế. Khung cửa, sàn thao tác, giá đỡ đường ống; không cần gối chồng thì dùng thép U nhấn.
Gia công kèm được gì
- Phôi xả từ cuộn dày 1,2 – 23mm, khổ đến 1.500mm.
- Đột lỗ trước khi chấn nên lỗ khớp sau tạo hình; kèm cắt vát hai đầu.
- Máy chấn CNC Yawei PBA-500/6200: lực chấn 500 tấn, dài 6.200mm — giới hạn 6m mỗi thanh.
- Hàng ngoài trời mạ kẽm nhúng nóng sau khi xong lỗ và mối hàn: bể kẽm 450 °C, lớp mạ lấy theo bảng chiều dày của TCVN 5408 (ISO 1461) (dày 3 – 6 mm ≥ 70 µm), nghiệm thu theo ASTM A123. Trong nhà thì sơn chống gỉ — xem gia công thép.
- Giao đồng bộ cùng tôn lợp, ty giằng, bulông.
Đặt hàng
Quy cách ngoài bảng nhập theo đơn. Bản vẽ nhận DWG, DXF, PDF; ghi rõ đo mép ngoài hay lòng trong, chiều dày, mác thép, có gân mép hay không, và hướng cánh — gấp ngược chiều ra chi tiết đối xứng gương. Ghi luôn đoạn gối chồng, vị trí lỗ bulông và ty giằng. Dung sai ±1mm kích thước cánh, góc ±1°. Báo giá trong 24 giờ làm việc, hàng ra xưởng Hòa Khánh 1 – 3 ngày. Không có khối lượng tối thiểu, mỗi lô kèm CO và CQ. Đơn theo bản vẽ gọi 0327 865 588; hàng sẵn kho gọi 0393 295 305 hoặc 0338 636 025.
