Thép U nhấn (U chấn) là thanh chữ U gấp nguội từ thép tấm hoặc cuộn trên máy chấn CNC. U cán nóng chỉ có theo bảng U50 – U400, bụng dày, chân cánh vát. Khách tìm U nhấn vì hai lý do: tiết diện không có trong bảng tra JIS G3192, hoặc cần thành mỏng tới 1,5mm, dưới dải cán nóng.
Quy cách và mác thép
| Hạng mục | Quy cách cung cấp |
|---|---|
| Chiều cao bụng | 40 – 400 mm theo bản vẽ |
| Cánh | 20 – 150 mm, hai cánh bằng hoặc lệch |
| Độ dày | 1,5 – 8 mm |
| Chiều dài | ≤ 6 m mỗi thanh |
| Vật liệu | Tấm / cuộn cán nóng SS400, Q235B, cuộn mạ kẽm |
| Dung sai | ±1 mm kích thước cánh · góc ±1° |
Phôi là tấm, cuộn cán nóng mác chảy thấp, còn dẻo để gấp nguội:
- SS400 theo JIS G3101 — chảy tối thiểu 245 MPa tới chiều dày 16mm.
- Q235B theo GB/T 700 — chảy tối thiểu 235 MPa, có phép thử uốn nguội.
- Cuộn ASTM A1011 cho bản vẽ hệ Mỹ — SS Grade 33 chảy tối thiểu 230 MPa (33 ksi).
- Cuộn mạ kẽm — khỏi mạ lại, nhưng lớp mạ mỏng đi ở góc uốn.
Chấn nguội có ba đặc tính cố hữu. Góc chân luôn có bán kính trong xấp xỉ chiều dày tấm, ép nhỏ hơn thì nứt mép ngoài. Vùng uốn biến cứng nguội, độ dẻo giảm — phần tăng bền kể được theo AS/NZS 4600, nhưng đừng đột lỗ ngay chân góc. Thép đàn hồi trở lại khi nhả dao, nên máy phải chấn quá một chút.
Ứng dụng thực tế
Khung máy, vỏ máy, khung tủ điện. Dày 1,5 – 3mm, bụng 40 – 100mm; nhấn từ cuộn mạ kẽm để khỏi công sơn.
Đố cửa, khung vách, nẹp hoàn thiện. Chỗ cần cánh lệch: bụng 80, cánh 40 ôm tấm, cánh 25 làm mép thấy được.
Xà gồ, thanh giằng nhẹ cho mái che. Bụng 120 – 200mm, dày 2 – 3mm. Nhịp lớn hơn sang thép Z nhấn, vì Z gối chồng được tại gối tựa.
Thay thế U cán nóng. Bụng 120 mà cánh 35, hoặc dày 3mm thay vì 5mm — bù lại phải tự tính tiết diện, không có bảng tra.
Khi nào giữ cán nóng
| Tiêu chí | U cán nóng | U nhấn |
|---|---|---|
| Kích thước | Theo bảng quy cách | Tự do theo bản vẽ |
| Độ dày | Theo bảng, cánh vát | 1,5 – 8 mm, đều nhau |
| Góc trong | Bo lớn | Bo theo dao chấn (R ≈ độ dày) |
| Thời gian | Quy cách phổ thông sẵn kho, 12 giờ đến 1 ngày | 1 – 3 ngày tại xưởng Hòa Khánh |
Giới hạn: ≤ 6m mỗi thanh, dài hơn phải nối theo chỉ định thiết kế; cấu kiện chịu tải động, tải mỏi thì dùng U cán nóng.
Gia công kèm được gì
- Phôi xả từ cuộn dày 1,2 – 23mm, khổ đến 1.500mm, hoặc cắt plasma – gas CNC theo DWG, DXF.

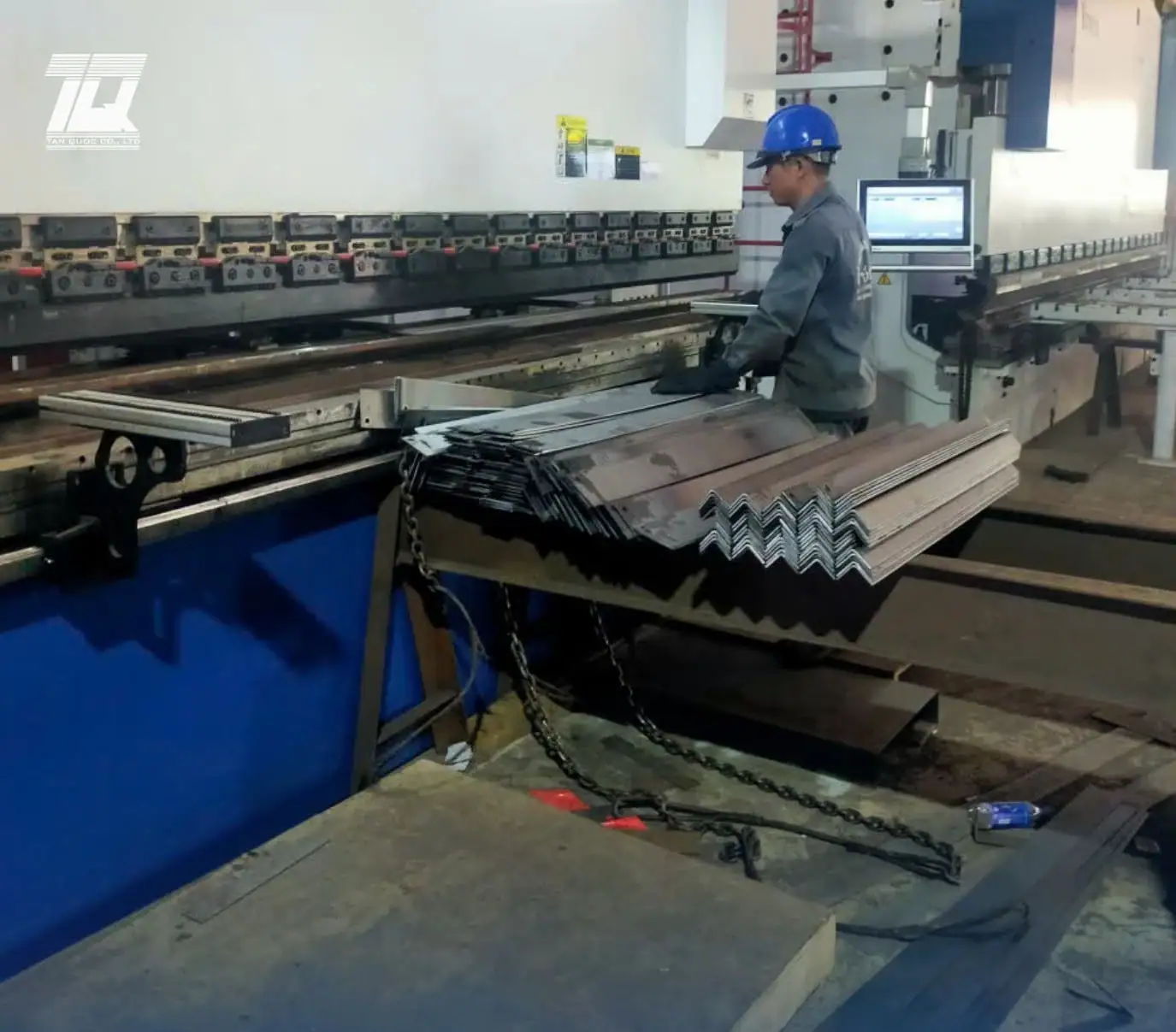

- Máy chấn thủy lực CNC Yawei PBA-500/6200: lực chấn 500 tấn, dài 6.200mm — sinh ra giới hạn 6m.
- Đột lỗ trước khi chấn theo khai triển nên lỗ khớp đúng sau tạo hình; kèm khoan, cắt vát.
- Ngoài trời thì mạ kẽm nhúng nóng sau khi xong lỗ và mối hàn, lớp mạ lấy theo bảng chiều dày của TCVN 5408 (ISO 1461) (3 – 6 mm ≥ 70 µm, trên 6 mm ≥ 85 µm), nghiệm thu theo ASTM A123. Xem gia công thép.
Đặt hàng
Quy cách ngoài bảng nhập theo đơn. Bản vẽ nhận DWG, DXF, PDF; ghi rõ đo mép ngoài hay lòng trong, mác thép, hướng cánh, vị trí lỗ. Báo giá trong 24 giờ làm việc. Không có khối lượng tối thiểu, mỗi lô kèm CO và CQ. Đơn theo bản vẽ và gia công gọi 0327 865 588; mua lẻ gọi 0393 295 305 hoặc 0338 636 025.
