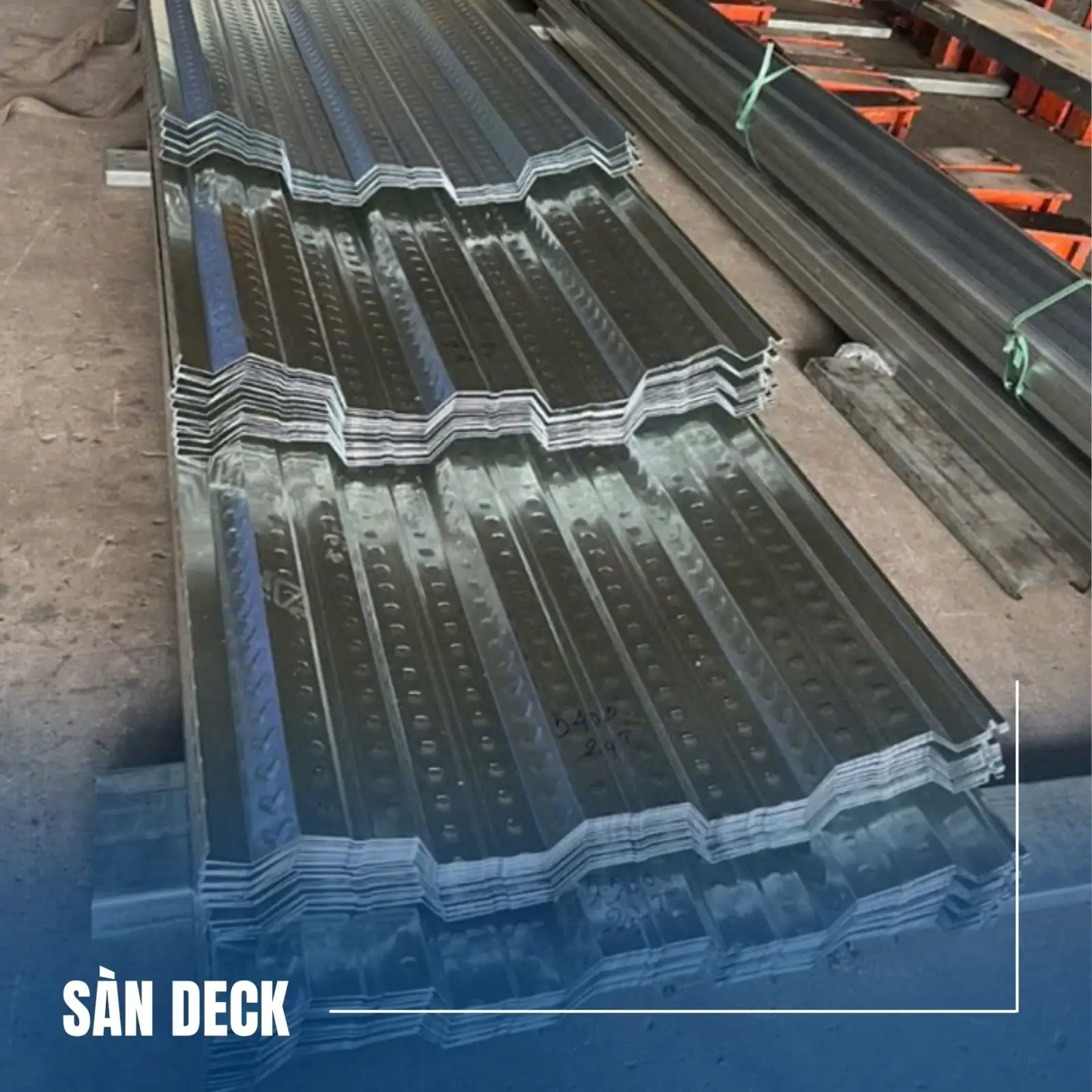

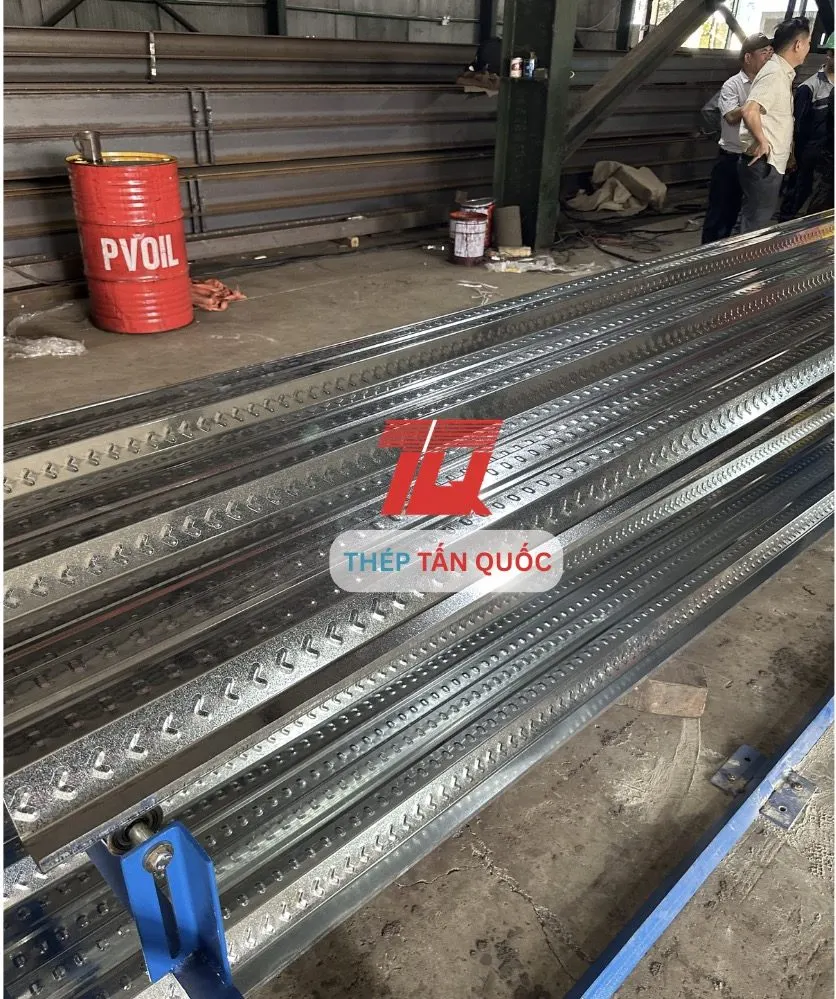

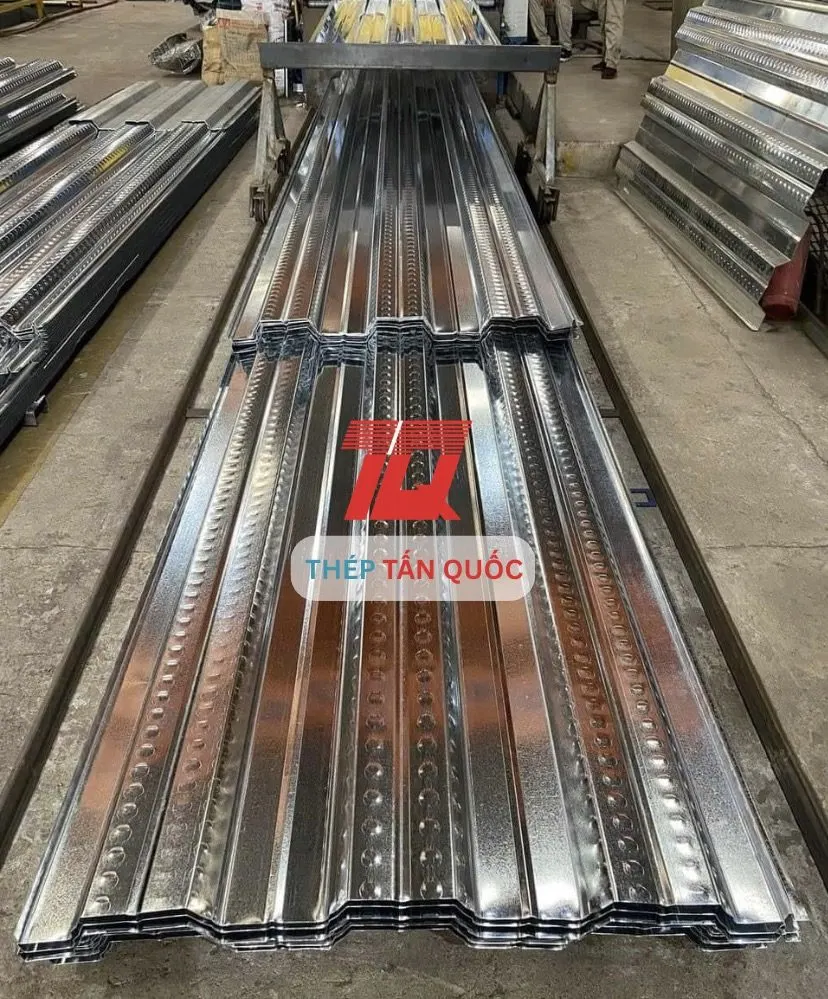

Tôn sàn deck (tấm sàn liên hợp thép – bê tông) là tấm thép mạ kẽm dập sóng cao, đặt lên dầm thép làm ván khuôn chịu lực cho sàn bê tông. Lúc thi công, tấm deck đỡ bê tông ướt thay ván khuôn; khi bê tông đông cứng, sóng thép nằm ở vùng chịu kéo, làm việc như cốt thép lớp dưới. Deck khác tôn lợp mái ở chỗ nó là cấu kiện chịu lực: sóng cao, bụng sóng khía gân bám bê tông, thép nền cứng hơn.
Quy cách và mác thép
| Hạng mục | Quy cách |
|---|---|
| Loại sóng | H50 (W1000/1030) · H75 (W600/750/900) · H76 · sóng bụng ngựa |
| Độ dày | 0,75 · 0,8 · 0,9 · 1,0 · 1,2 · 1,5 mm |
| Lớp mạ | Kẽm Z180 – Z275 · Nhôm kẽm AZ150 |
| Chiều dài | Cán theo nhịp dầm, tối đa 12 m |
| Mác thép | SGC340 – SGC570 · G350 – G550 |
Chữ H là chiều cao sóng, W là khổ phủ hữu ích sau khi ghép mí. Sóng càng cao, tấm tự vượt nhịp xa hơn lúc bê tông chưa đông: H75, H76 cho nhịp lớn, H50 cho nhịp ngắn.
Mác SGC theo JIS G3302 lấy con số làm giới hạn bền kéo tối thiểu: SGC340 là 340 MPa, SGC570 là 570 MPa. G350 – G550 lấy con số làm giới hạn chảy tối thiểu, tiết diện thành mỏng tính theo AS/NZS 4600, vật liệu dẫn TCVN 5709. Lớp mạ Z180 – Z275 là khối lượng kẽm g/m² cả hai mặt theo JIS G3302; AZ150 là nhôm kẽm, quen gọi tôn lạnh.
Ứng dụng thực tế
- Sàn nhà xưởng, nhà kho nhiều tầng: bắt thẳng lên dầm có sẵn, làm tầng lửng không cần giàn giáo bên dưới.
- Sàn nhà cao tầng kết cấu thép: khỏi cẩu rồi tháo ván khuôn ở độ cao.
- Sàn thao tác, mezzanine, mái bê tông nhẹ, bãi đỗ xe: lớp bê tông trên sóng cho mặt sàn chống trượt, chịu mài mòn và chịu nước.
Đinh chống cắt (shear stud) hàn qua tấm xuống cánh dầm khóa bê tông với dầm thép, để hai vật liệu làm việc như một tiết diện liên hợp.
Gia công kèm được gì
Deck giao đồng bộ với kết cấu đỡ nó: dầm, cột tổ hợp hàn tự động dưới lớp thuốc (SAW) tại nhà máy KCN Hòa Khánh; bản mã, tấm bịt đầu sóng và tấm góc cắt theo file CAD (DWG, DXF) bằng plasma, gas CNC, dung sai ±1 mm. Cấu kiện đỡ sàn ven biển nhúng bể kẽm 450 °C, lớp mạ theo bảng chiều dày của TCVN 5408 (ISO 1461), bảo vệ 30 – 50 năm.
Đặt hàng
Chiều dài tấm chốt theo bản vẽ mặt bằng sàn; nhà máy nhận DWG, DXF, PDF, báo giá trong 24 giờ làm việc. Không có khối lượng đặt tối thiểu, mỗi lô kèm CO và CQ. Đơn dự án gọi 0327 865 588, hàng có sẵn gọi 0393 295 305.
